Círculo de taladros / segmento de un círculo de taladros
Con el visualizador ND se puede realizar círculos de taladros o bien
segmentos de un círculo de taladros de forma muy sencilla. Los
valores a introducir se solicitan en la línea de indicaciones.
Cada taladro se posiciona mediante el “desplazamiento a cero“. Para
ello deben introducirse los siguientes valores:
• Número de taladros (máx. 999)
• Punto central del círculo
• Radio del círculo
• Angulo inicial para el primer taladro
• Paso angular entre los taladros (sólo para segmentos de un círculo de
taladros)
• Profundidad del taladro
Ejemplo:
Número de taladros 8
Coordenadas del punto central X = 50 mm
Y = 50 mm
Radio del círculo de taladros 20 mm
Angulo inicial 30 grados
Profundidad del taladrado Z = –5 mm

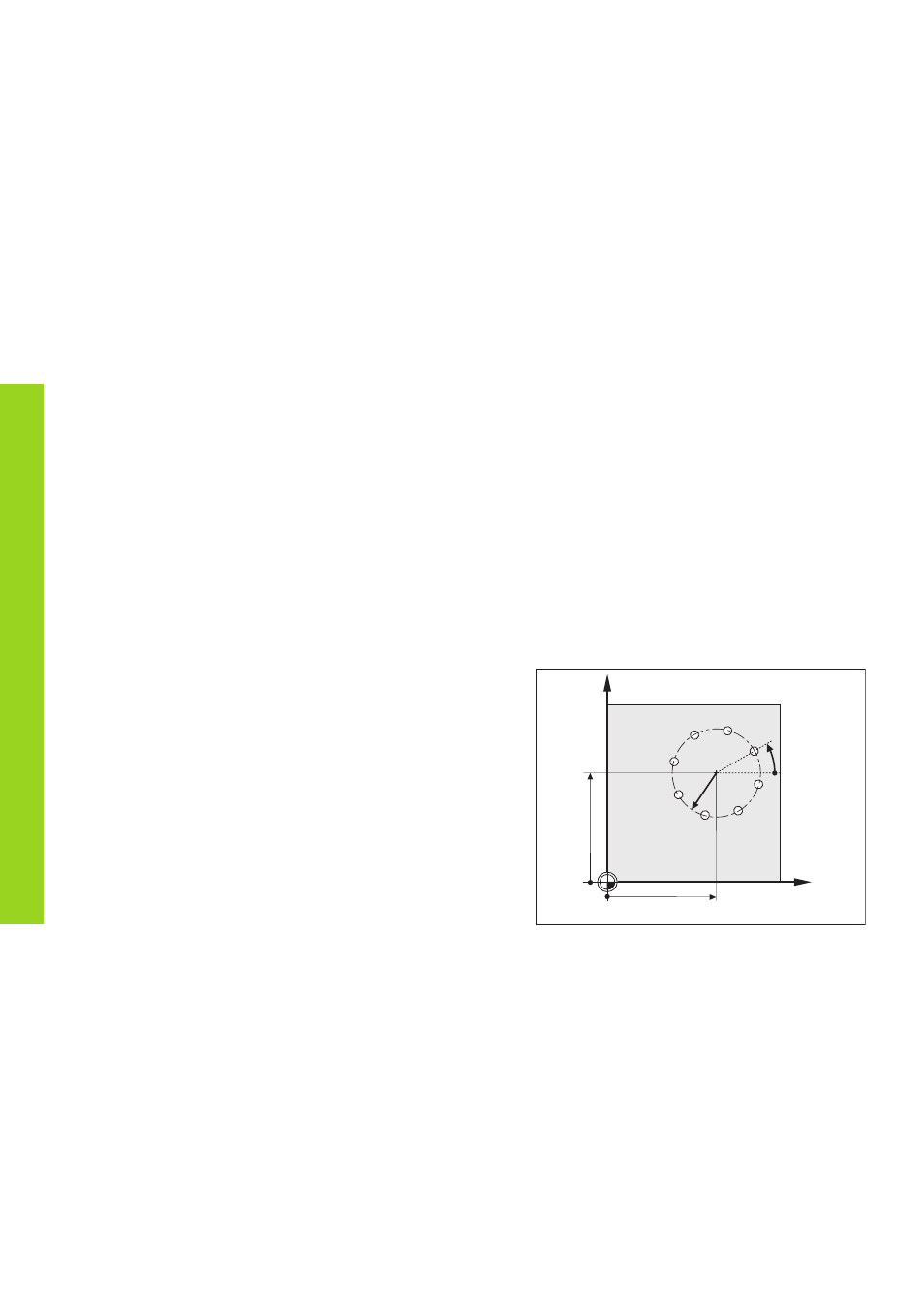

Círculo de taladros/segmento de un círculo de taladros
Y
X
30
°
R20
50
50
0
0
