HEIDENHAIN

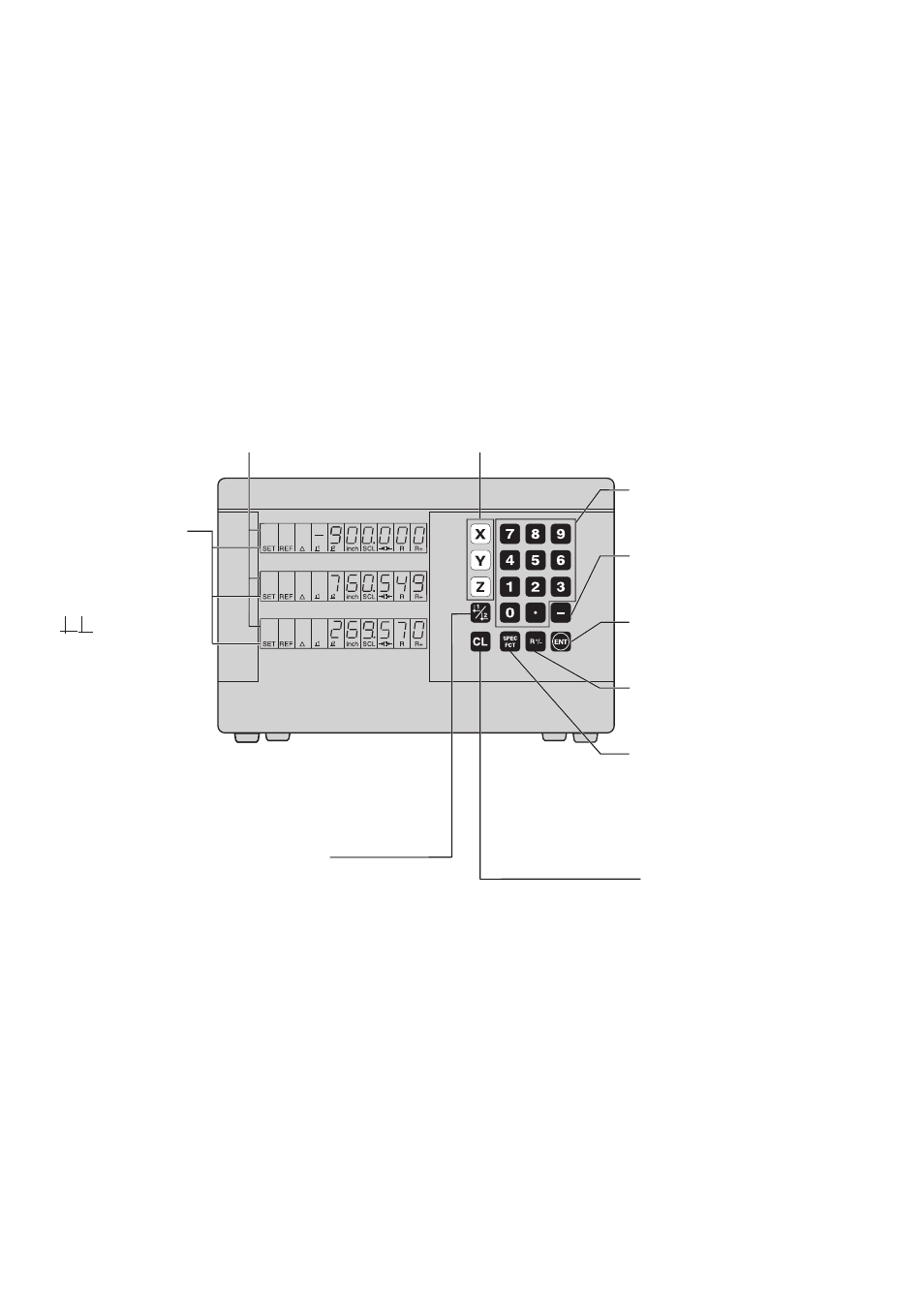

Visualizador de cotas
(ND 710 sólo dos ejes)
∆
= Visualizac. recorr. rest.
R+/– = corrección de radio
Introducción de cifras
• Modificación del signo
• Llamada al último diálogo
• En la lista de parámetros:
Modificar parámetros
Llamada a las correcciones de
radio de la hta. actual
• Selección de las funciones especiales
• Pasar página hacia delante en la lista
de funciones especiales
• Cancelar la introducción
• Resetear el modo de funcionamiento
• Puesta a cero del eje seleccionado
(si se ha activado mediante P80)
• Selección de parámetros:
CL más un nº de dos posiciones
Visualización de
estados:
SCL = factor de escala
->❘❘<- = rozar arista /
línea central
R = visualización radio/
diámetro
• Seleccionar el pto. de ref. 1 ó 2
• Pasar página hacia atrás en la lista de
funciones especiales
• Pasar página hacia atrás en la lista de
parámetros
1 2 Pto. de ref. 1 ó 2
SET = fijar pto. de ref.
REF = intermitente:
sobrepasar ptos.
de ref.
fijo:
ya se han sobrepa-
sado los ptos. de ref.
Inch = visualización en pulg.
• Selección del eje de coordenadas
(ND 710 sólo X e Y)
• Selección de parámetros de funcionamiento
referidos a un eje
• Aceptar introducciones
• En la lista de parámetros:
Pasar página hacia delante
