49
Emisión del valor de medida después de la señal "contacto“ o
"impulso“ en la entrada
Para iniciar la emisión del valor de medida a través de la conexión
EXT (X41) existen dos posibilidades:
ä Poner la entrada “contacto" (Pin 23 en X41) a 0 V,
p. ej. mediante un interruptor sencillo (normalm. abierto).
o bien
ä Poner la entrada "impulso“ (Pin 22 en X41) a 0 V,
p. ej. controlado con un integrado TTL (p.ej. SN74LSxx).
Tiempos característicos en la emisión del valor de medida
Proceso Tiempo
Duración mínima de la señal "contacto“ t
e
‡ 7 ms
Duración mínima de la señal "impulso" t
e
‡ 1.5 µs
Retardo de memoriz. después de "contacto“ t
1
† 5 ms
Retardo de memoriz. después de "impulso“ t
1
† 1 µs
Emisión del valor de medida después de t
2
† 50 ms
Tiempo de reinicialización t
3
‡ 0
Duración de la transmisión de valores medidos
t
D
= [s]

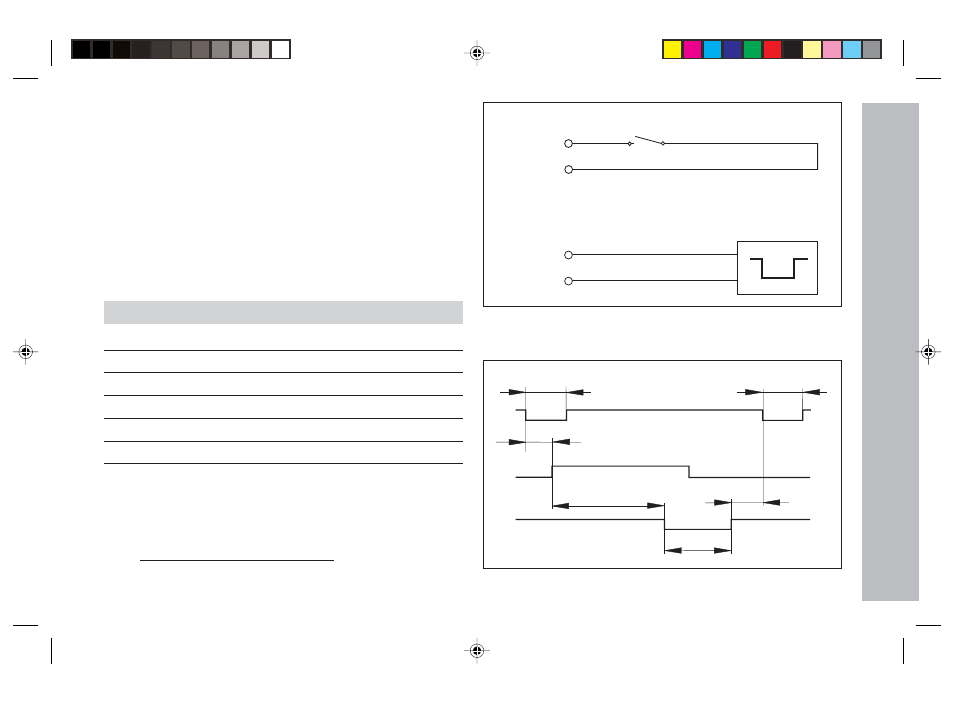

Conexión de las entradas "contacto“ e "impulso“ en el
conector Sub-D- EXT (X41)
Tiempos de señales en la emisión del valor de medida
después de un "impulso“ o "contacto“
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
t
1
t
2
t
e
t
e
t
D
t
3
187 + (11 • cantidad de lín. vacías)
Conexión de datos V.24/RS-232-C (X31)
velocidad en baudios
