14
HEIDENHAIN
REF 2 1 SET START PRINT in.
MIN ACTL MAX DIFF = < >
7 8 9
4 5 6
1 2 3
0 . – CL
MOD
PC
Emisión de valores de medida

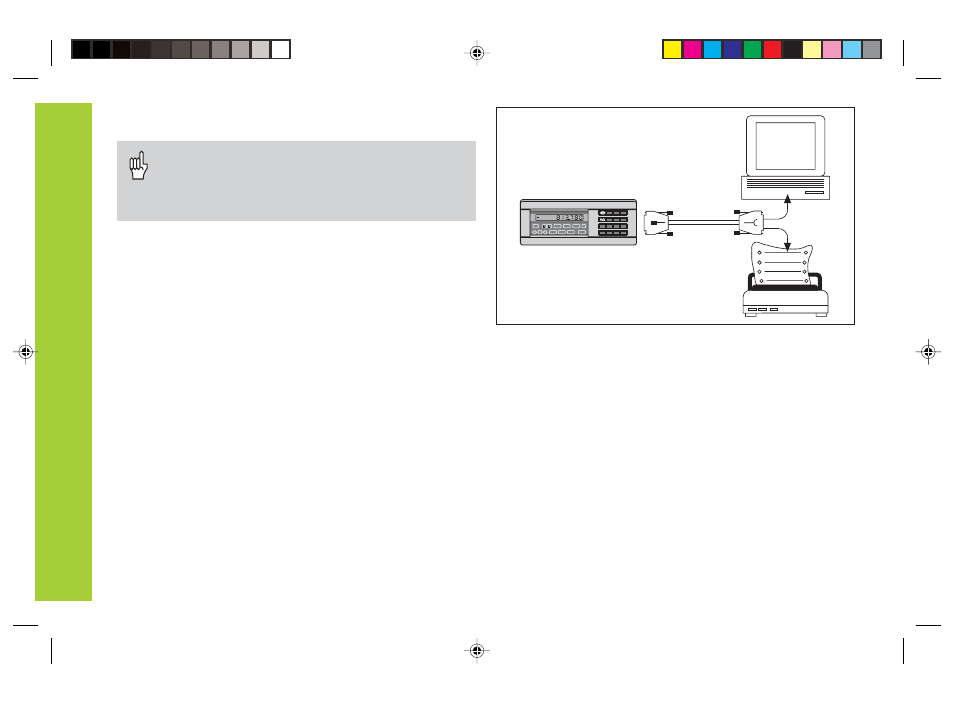

Se puede conectar una impresora o un PC a la conexión de
datos V.24/RS-232-C (X31)
Emisión de valores de medida
En el capítulo "Conexión de datos V.24/RS-232-C
(X31)" encontrará más información técnica sobre la
conexión de datos V.24/RS-232-C (X31) e
información sobre el formato de datos etc.
A través de la conexión V.24/RS-232-C (X31) se pueden emitir
valores de medida, por ejemplo a una impresora o a un PC.
Para iniciar la emisión del valor de medida existen tres
posibilidades:
ä En el modo de funcionamiento "Medición longitudinal":
pulsar la tecla MOD hasta que parpadee el campo
luminoso PRINT e iniciar la emisión del valor de medida
con la tecla ENT.
En el modo de funcionamiento "Medición angular“:
pulsar la tecla MOD (esta posibilidad se puede bloquear
con el parámetro de funcionamiento 86)
o
ä Introducir el comando STX (Ctrl B) a través de la entrada
RXD para la conexión V.24/RS-232-C (X31)
o
ä Introducir una señal para la emisión de un valor de
medida (impulso o contacto) al conector Sub-D- EXT (X41)
