46
Conexión de datos V.24/RS-232-C (X31)
Mediante la conexión de datos V.24/RS-232-C (X31) del
visualizador de cotas, se pueden emitir valores de medida en
formato ASCII, p.ej. para una impresora o un PC.

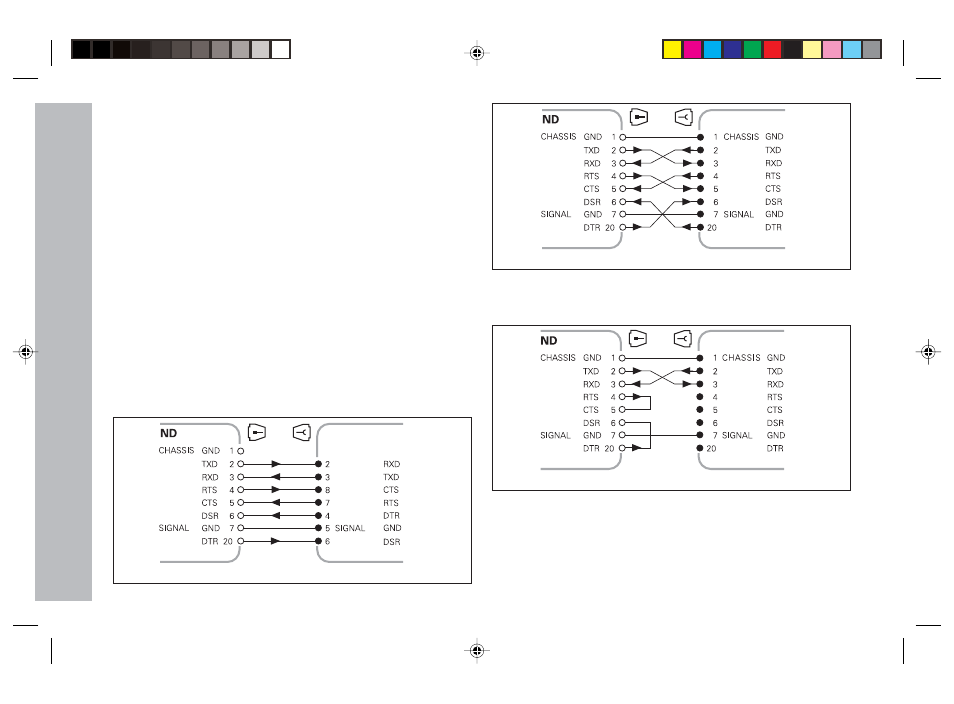

Cable de conexión
El cable de unión puede tener un conexionado completo
(figura superior) o un conexionado sencillo (figura inferior).
Un cable de unión con el conexionado completo puede
solicitarse a HEIDENHAIN.
Cable de transmisión de datos para RS-232-C/V.24
Sub-D (macho) 25 polos/Sub-D (hembra) 25 polos
Nº de identidad 274 545-..
En este cable los pines 6 y 8 están adicionalmente
puenteados.
Cable de transmisión de datos para RS-232-C/V.24
Sub-D (macho) 25 polos/Sub-D (hembra) 9 polos
Nº de identidad 368 017-..
Máxima longitud del cable: 20 m
Cable de transmisión de datos 25-polos/9-polos
Cable de transmisión de datos 25-polos/25-polos
(Conexionado completo)
Cable de transmisión de datos 25-polos/25 polos
(Conexionado sencillo)
25 pol. 9 pol.
25 pol. 25 pol.
25 pol. 25 pol.
Conexión de datos V.24/RS-232-C (X31)
