19
Colocación y sujección

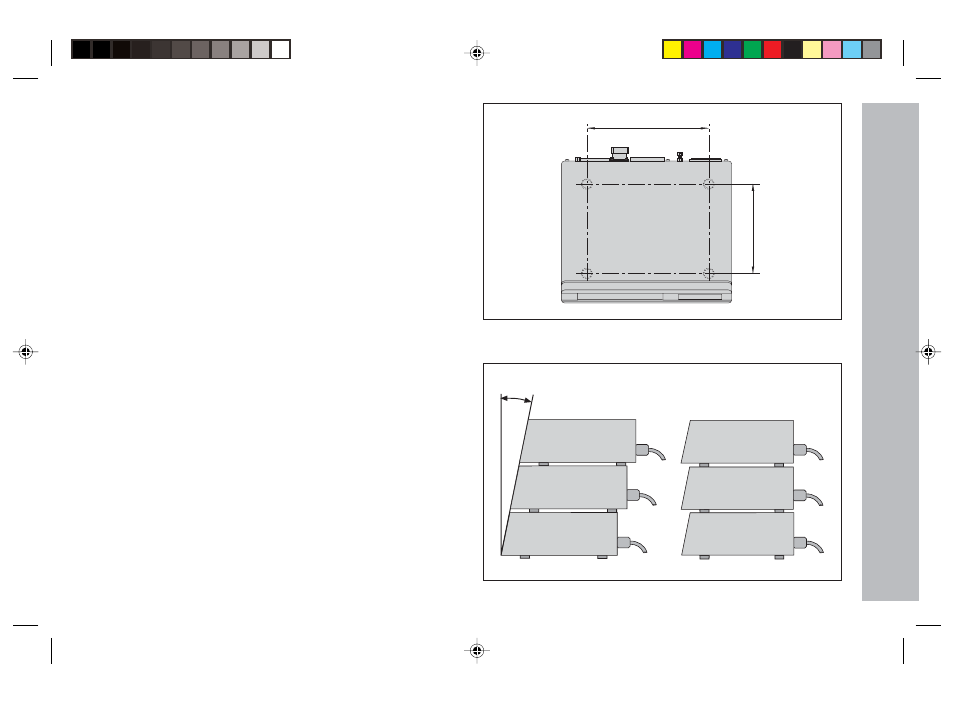

El ND 281 B se puede fijar con tornillos M4 a una plataforma
(véase la figura de la derecha)
Posiciones de los taladros para fijar el ND
Alternativas para apilar los visualizadores
172 ± 0.2
6.77 ± .008"
140 ± 0.2
5.51 ± .008"
Los visualizadores de cotas ND 281 B también se pueden
colocar apilados. Las bases para pegar (incluidas en el
suministro) impiden que los visualizadores apilados resbalen.
15
°
Colocación y sujección
