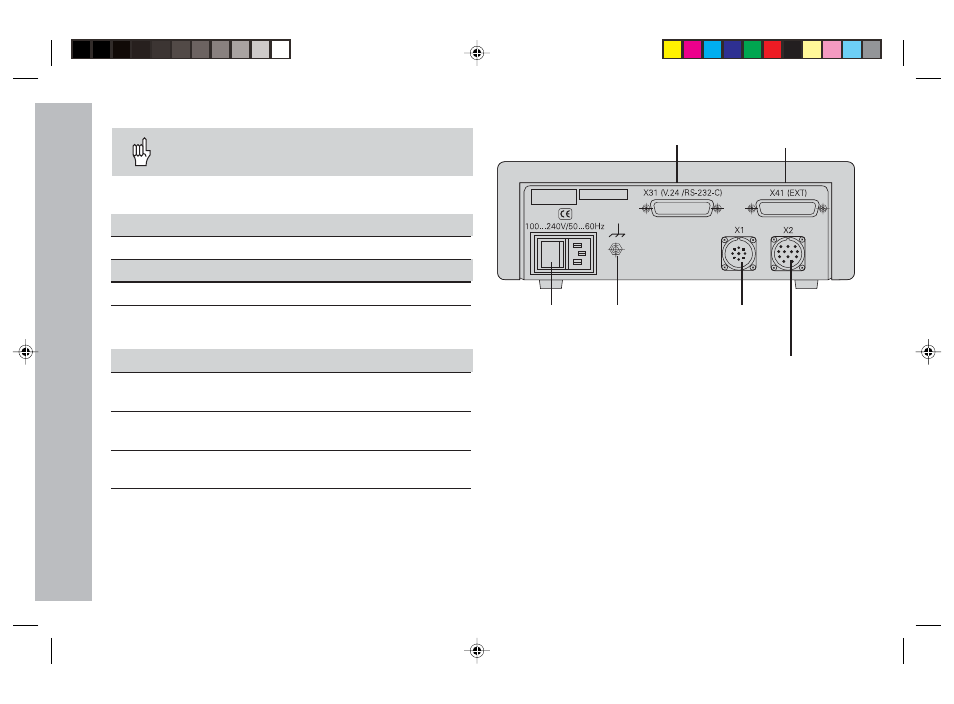

Parte posterior de la carcasa, accesorios
Interruptor
de red Puesta a tierra Entrada X1 para
un sistema de
medida
HEIDENHAIN-
11 µA
pp
Conexión de datos Conector Sub-D
Parte posterior de la carcasa
Los conectores X1, X2, X31 y X41 cumplen la
norma de "separación de red" según EN 50 178!
Conexión de datos V.24/RS-232-C (X31)
Conector Sub-D de 25 polos (hembra)
Conexión de entradas y salidas EXT (X41)
Conector Sub-D de 25 polos (macho)
Accesorios
Conectores
Conector (hembra) 25 polos para conector Sub-D-X41
n º id. 249 154-ZY
Conector (macho) 25 polos para conector Sub-D-X31
n º id. 245 739-ZY
Cable para transm. 3 m, 25 polos para conector Sub-
de datos completo D-X31,n º id. 274 545-01
Entrada X2 para un
sistema de medida
HEIDENHAIN-1 V
pp
