6

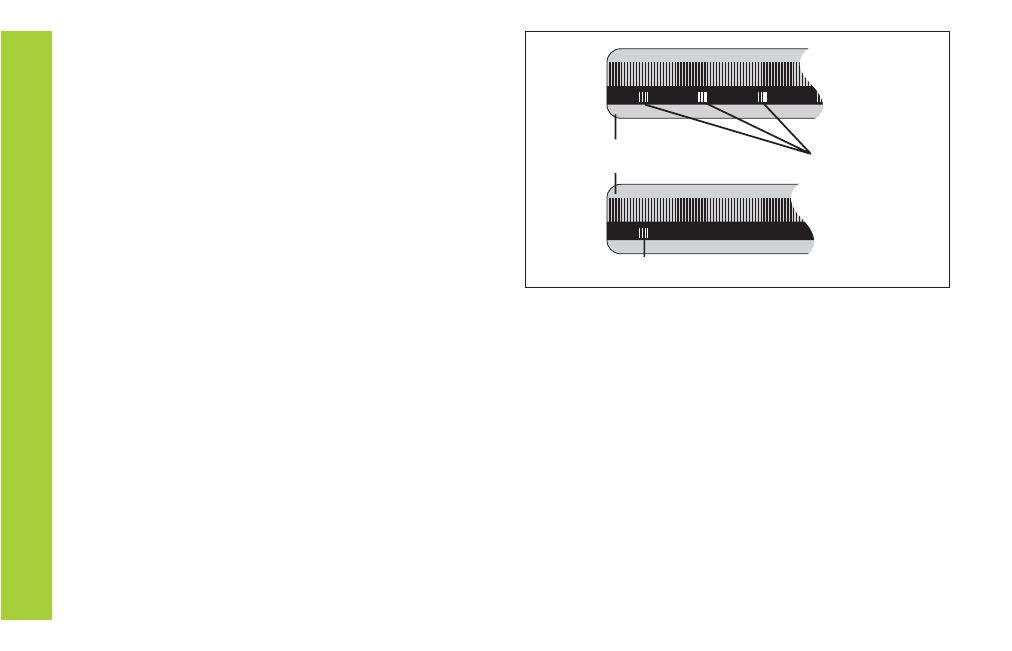

Escala en
el sist. de ref. longitudinal
Codificadas
Sistemas de medición de recorridos y marcas de ref.
El visualizador de cotas ND 282 B está pensado para la
conexión de sistemas fotoeléctricos de medida
longitudinales con señales sinusoidales 11 µA
pp
:
preferentemente para la conexión de palpadores de
medida MT HEIDENHAIN con 11 µA
pp
.
Los palpadores de medida MT poseen una marca de ref.
Otros sistemas fotoeléctricos de medida longitudinales
(véase "sistemas de medida lineales“) pueden tener una o
varias marcas de referencia, incluso "codificadas".
Si se produce un fallo de tensión la asignación de la
posición del palpador de medida y del valor de posición
visualizado se pierde. Mediante los sistemas de medida de
recorridos y el sistema REF automático del visualizador de
cotas, después de conectar se puede volver a fijar la
asignación sin ningún problema.
Al sobrepasar las marcas de referencia se genera una señal
que identifica dicha posición de escala como punto de
referencia. Al mismo tiempo el visualizador de cotas
determina de nuevo las asignaciones entre la posición de
los palpadores de medida y los valores de visualización
determinados por última vez.
En sistemas de medida longitudinales con marcas de
referencia codificadas HEIDENHAIN, es necesario un
desplazamiento máximo de 20 mm.
Marcas de ref.
Marcas de referencia en sistemas de medida longitudinales
Sistemas
de
medición
de
recorridos
y
m
arcas
de
ref.
