Parte
posterior
de
la
carcasa,
accesorios

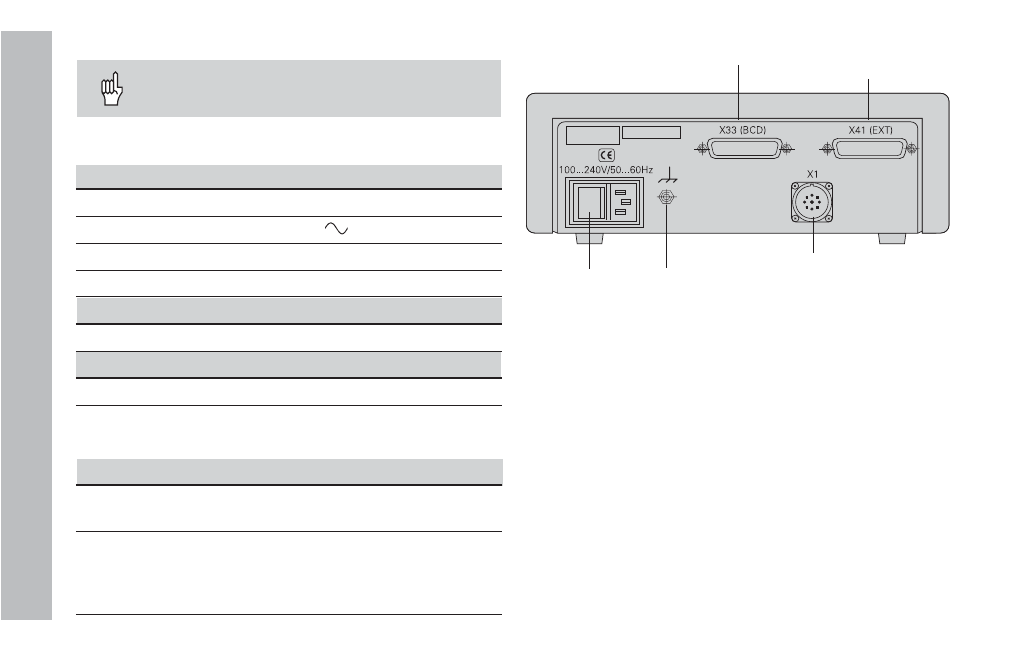

Parte posterior de la carcasa
¡Los conectores X1, X33 y X41 cumplen la norma
de "separación de red" según EN 50 178!
Entrada para sistemas de medida X1
Conector base HEIDENHAIN de 9 polos
Señales de entrada 11 µA
pp
Long. máxima del cable de conexión 30 m
Frecuencia de entrada máxima 50 kHz
Conexión de datos BCD (X33)
Conexión "AMP-CHAMP“ (de 36 polos, hembra)
Entradas/salidas de conector EXT (X41)
Conector Sub-D de 25 polos (macho)
Accesorios
Conector
Conector (hembra)
de 25-polos para conector Sub-D
X41 nº id. 249 154-ZY
Cable de transmisión de de 36 polos para "AMP--
datos completo CHAMP“conector X33
nº id. 206 420-xx
longitud de cable hasta 10 m
Interruptor
de red
Puesta a tierra
Entrada X1 para un sistema de
medida HEIDENHAIN- 11 µA
pp
Conexión de datos Conector Sub-D
