Clasificador
En el clasificador el visualizador compara el valor visualizado
con un "Límite de clasificación" superior o inferior. El
funcionamiento del clasificador se conecta y desconecta
mediante el parámetro de funcionamiento P17.
Introducción de los límites del clasificador
Los límites del clasificador se introducen en los parámetros
P18 y P19 (véase "Parámetros de funcionamiento“).
Señales de clasificación
Los indicadores luminosos y las salidas del conector Sub-D-
EXT (véase X41) indican el valor de la vis. del tipo de
clasificador.
Visualiz. Significado
=
El valor está dentro del los límites de clasificación
< El valor es menor al límite de clasificación inferior
>
El valor es mayor al límite de clasificación superior
Parámetros de funcionamiento para el clasificador
P17 KLASS. CONEXIÓN/DES. del clasificador
P18 U.KLASS. Límite de clasificación inferior
P19 O.KLASS. Límite de clasificación superior Ejemplo: límite de clasificación superior = 26,02 mm
límite de clasificación inferior = 26,00 mm

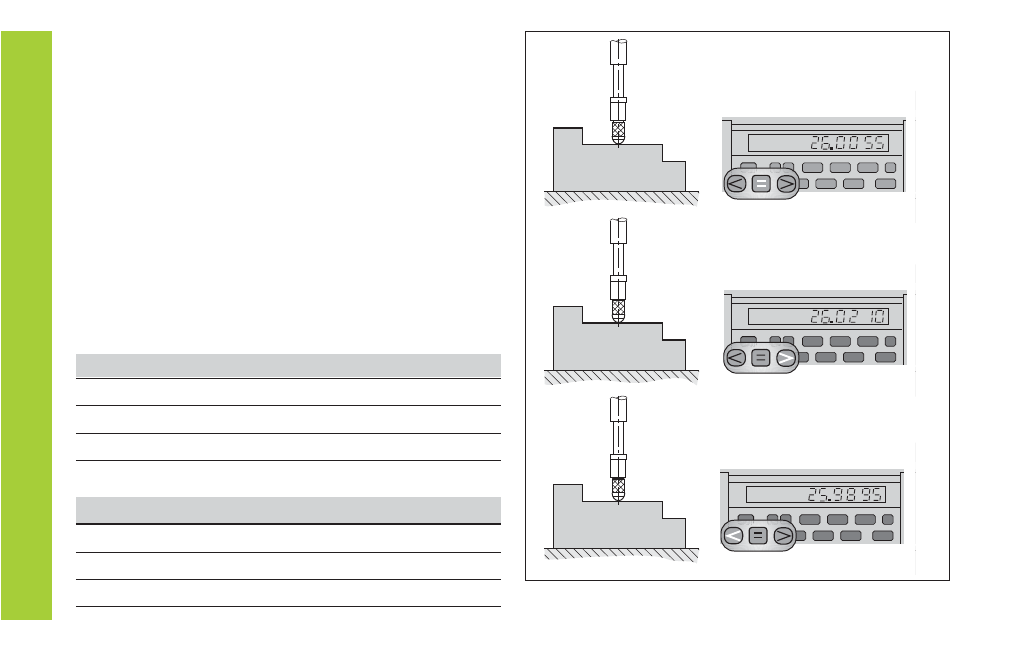

Pieza 1
Pieza 2
Pieza 3
Clasificador
aceptado
Repasar
Rechazado
