Colocación y sujección
El

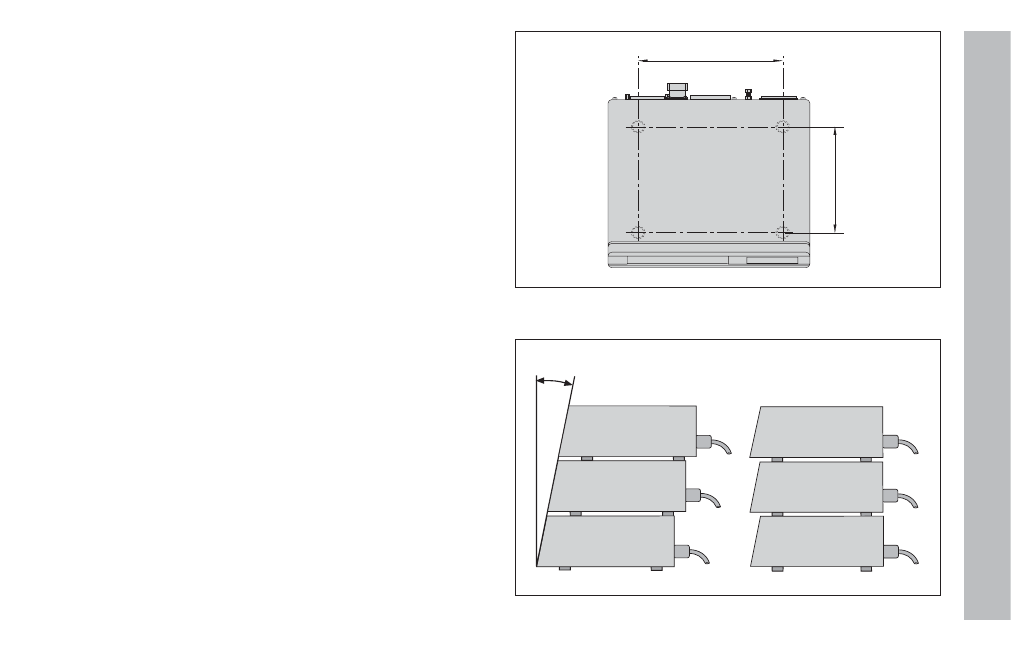

ND 282 B se puede fijar con tornillos M4 al suelo (ver
figura de la derecha)
Posiciones de los taladros para fijar el ND
Alternativas para apilar los visualizadores
172 ± 0.2
6.77 ± .008"
140 ± 0.2
5.51 ± .008"
Los visualizadores de cotas ND 282 B también se pueden
colocar apilados. Las bases para pegar (incluidas en el
suministro) impiden que los visualizadores apilados resbalen
15 °
Colocación
y
sujección
