32
Conexión
de
salidas
E
XT
(X41)

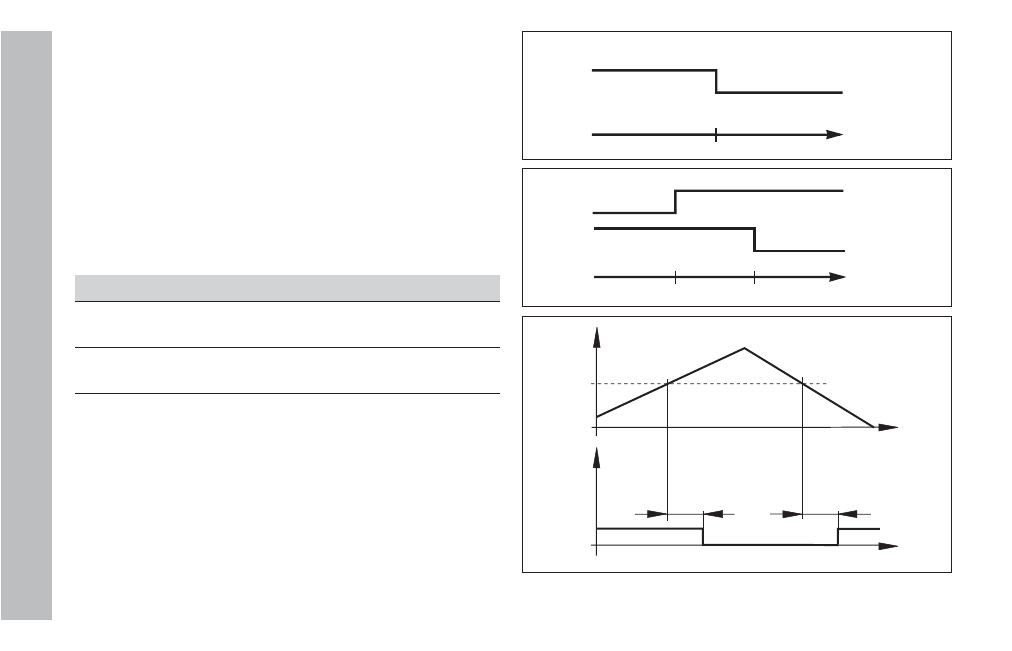

Señales de conexión
Al alcanzar los puntos de conexión determinados mediante
parámetros se activa la salida correspondiente (Pin 15, 16) Se
pueden determinar un máximo de dos puntos de conexión.
Para el punto de conexión 0 existe una salida separada (véase
"pasar por cero“).
Señales de clasificación
Al sobrepasar los límites de clasificación determinados
mediante parámetros se activan las salidas correspondientes
(Pin 17, 18)
Señales Parámetro de func. Pin
Señales conex. P62, lím de conex. 1 15
P63, lím de conex. 2 16
Señales clasific. P18, lím. de clas. inf. 17
P19, lím. de clas. inf. 18
Recorrido temporal de la señal en Pin 15 para el límite de conexión
(A1) = 5 mm , t
v
£ 30 ms
Paso por cero
En el valor de visualización "cero” se activa la salida
correspondiente (Pin 14) La duración mínima de la señal es
de 180 ms.
Recorrido
Salida
Pto de conexión
Valor de medida <Límite inf. de clasif.
Valor de medida > lím. sup.
de clasificación
Recorrido
Límite inferior Límite superior
Weg
5
t
t
t
v
t
v
Pin 15
(A1)
Recorrido
