INDICACIÓN EN INDICACIóN NUMÉRICA Sí / No (on/off) de cada una de las entradas de señales
PANTALLA INDICACIóN DE TIEMPO Duración de la secuencia, únicamente en el modo „AUTO”
CERRAR Salir del menú
CERRAR GUARDAR SÍ, NO, Reiniciar, volver al menú principal sin guardar
CONFIGURACIÓN Para obtener la configuración estándar, pulsar simultáneamente
ESTÁNDAR las teclas „∨” y „” (configuración de fábrica).
CANAL A Modo de operación „AUTO” (secuencial), 8 entradas (los LED se
iluminan). Tiempo del intervalo  seg.
CANAL B Modo de operación „AUTO” (secuencial), en la pantalla LCD se
visualizan los canales  - 8, tiempo del intervalo  seg.,  cuadro
completo
ALARMA Desactivada, tiempo del intervalo  seg., duración 0 seg.
Conmutación de cuadro completo desconectada
Configuración NC = normalmente cerrada
CONTROL REMOTO Desconectado
UBICACIóN FASE DE LÍNEA Fase 0
INDICACIóN EN PANTALLA Indicación del número de entrada conectada
Indicación del tiempo del intervalo conectado
AUTOTEST Control del hardware: para activar el autotest, pulsar simultáneamente
las teclas „∨” y „5”.
3.5 Sincronización de la señal de vídeo

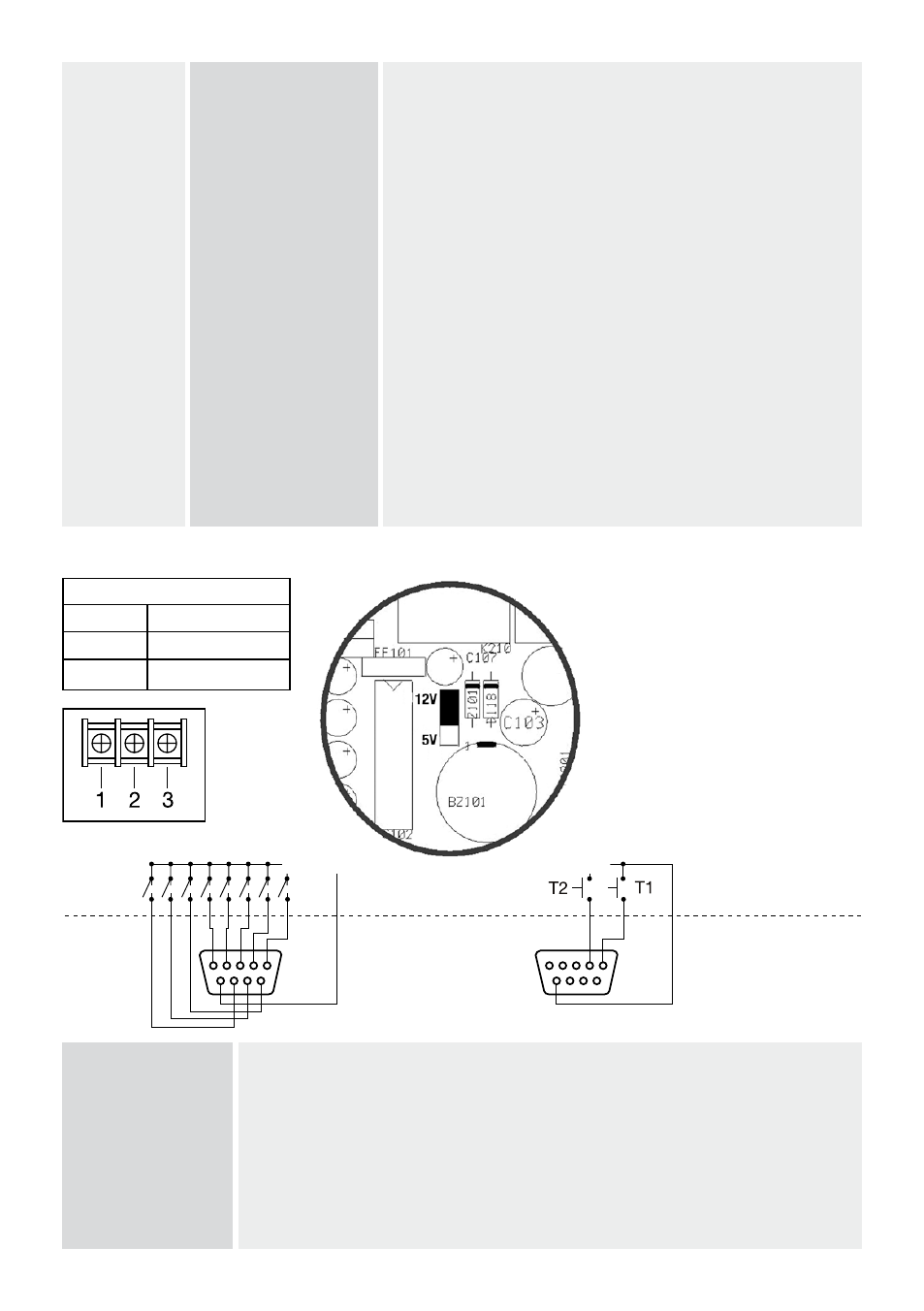

Contacto
 Salida de alarma
 Masa
3 Reloj VCR
Cuando los pulsos del reloj
VCR alcanzan una amplitud de
5V, enchufar el puente J0
en la posición 5V (de fábrica
en posición V).
Llaves de alarma (sensores)
Externo
Interno
Conductor común (GND)
Teclas del control remoto
Conductor común (GND)
Notas: Pulso de alarma negativo: todas las llaves de alarma deben estar normalmente
abiertas y cerrar con un pulso de alarma. Pulso positivo del disparador: todas las llaves de
alarma deben estar normalmente cerradas y abrir con una alarma.
Conexión reloj VCR La entrada VCR-CLK se emplea para la sincronización de la señal de vídeo y es una entrada
con un disparador negativo estándar TTL (desde V hacia 0V, conmutable en 5V)
Sincronización No hay desplazamiento o parpadeo de cuadro por la sincronización de la posición de
de renglones fase de la red de las cámaras y del conmutador. La fase de sincronización es regulable
en ± 7 pasos desde el menú (± ,ms)
