1 T35mA Base portafusibles para fusible T 35mA.
2 Ch A Conector BNC de la salida de vídeo del CANAL A, para conectar el monitor.
3 Ch B Conector BNC de la salida de vídeo del CANAL B, para conectar una grabadora de vídeo,
con una salida opcional CLOCK (reloj).
4 ALARM IN Ficha de 9 pines para la entrada de alarma o la regulación del control remoto. Es posible
conectar hasta 8 sensores de alarma. Por medio de la ficha de 9 pines pueden activarse
bien las entradas de alarma o la regulación del control remoto. Se ajusta en el menú.
La regulación del control remoto se realiza por medio de dos teclas que se insertan en
el conector de alarma.
5 CLK/GND Terminal de sujeción para la entrada VCR-CLOCK. Si se emplea una videograbadora con
salida CLOCK conectada a la entrada VCR-CLOCK, la secuencia del CANAL B es accionada
por los pulsos del CLOCK. Al efectuar la configuración, debe activarse la entrada VCR-CLOCK.
6 ALM/GND Terminal de sujeción para la salida de alarma (NO = salida normalmente abierta).
Adecuado para la conexión de una videograbadora con entrada de alarma.
7 VIDEO IN Conectores BNC para las entradas de vídeo. Pueden conectarse hasta ocho
videograbadoras u otras fuentes de vídeo.
8 AC IN Tensión de alimentación: 30VAC.

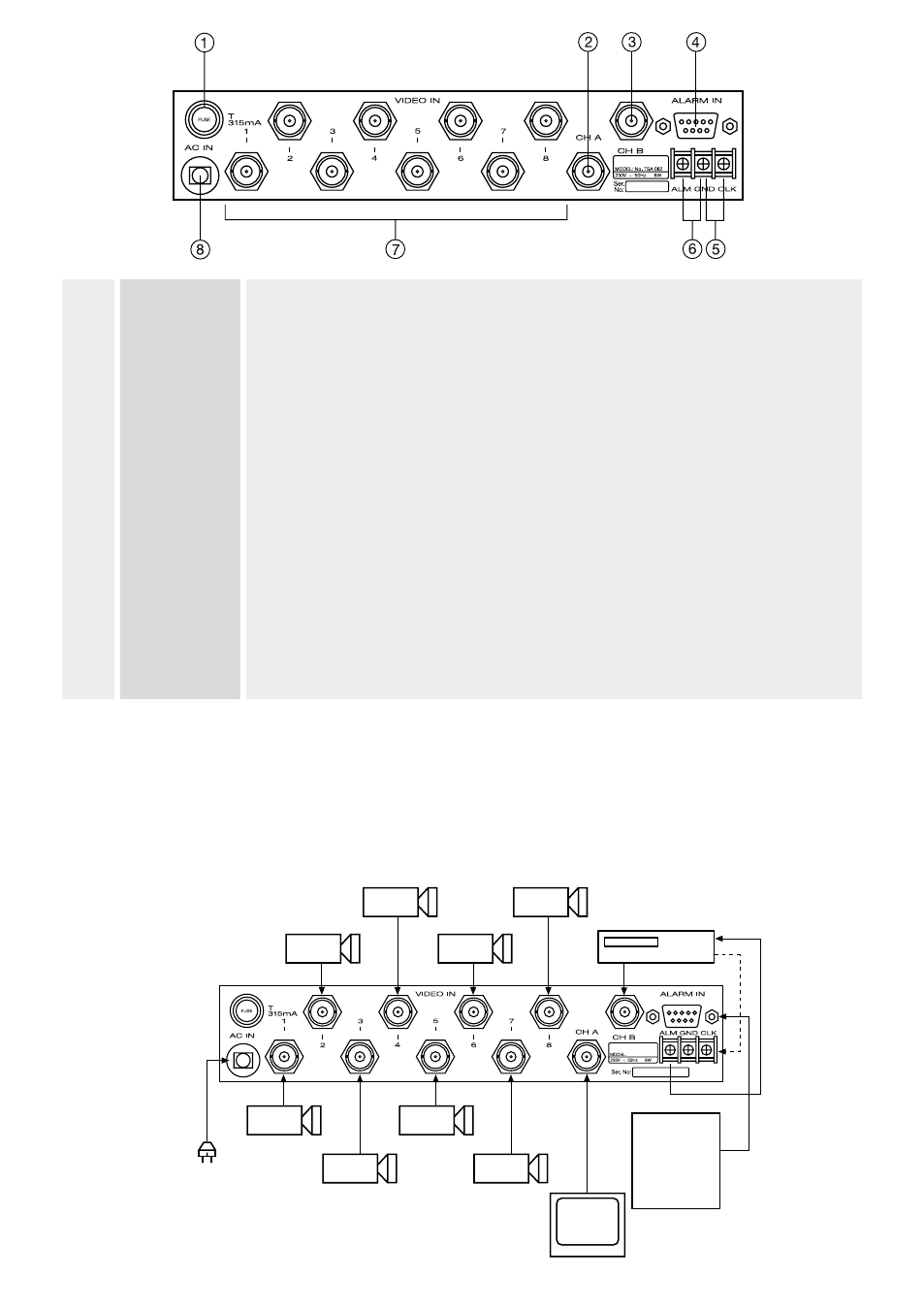

Panel trasero
MON
VCR
CAM 4 CAM 8
CAM  CAM 6
Sensores
de alarma ó
regulación del
control remo-
to T y T
FIChA DE
ALIMENTACIóN
CAM 3 CAM 7
CAM  CAM 5
3.3 Posibilidades de conexión
Nota:
Antes de conectar otros equipos o de abrir el equipo, tenga la precaución de desconectar la ficha de alimentación.
AVU-8/2AL-2
