4
2. AVU-8/2EC
2.1 Descripción general
• Conmutador de vídeo con 8 entradas /  salidas en carcasa tipo consola
• 8 entradas de vídeo
•  salidas (A: monitor y B: VCR)
• Salidas programables a elección, manual o como intervalo de supresión de trama
• Conexionado del intervalo de supresión de trama
• Tiempo seleccionable del intervalo
• Función by-pass
• Tensión de servicio AVU-8/EC: 5VCA, 300mA, 4,5VA
2.2 Descripción de las funciones
1 ChANNEL Tecla para la selección de CANAL A o B, para operar con las teclas TIME (tiempo), MODE
(modo operativo) o con las teclas  - 8.
2 MODE Tecla para la selección del modo operativo ”Auto” (secuencial) o „Manual”.
En el modo operativo „Manual” los LED  - 8 muestran la entrada seleccionada, que se
conecta al CANAL A o B.
En el modo operativo „Auto” los LED  - 8 muestran la entrada momentánea del CANAL
A o B seleccionado. Pulsando una de las teclas  - 8, los LED indican las entradas activas.
Las entradas se desconectan al pulsar las teclas  - 8 seleccionadas.
Después de este proceso, el equipo vuelve al servicio normal.
Al desconectar todas las entradas, el conmutador conecta automáticamente la primera
entrada.
3 TIME Tecla para la selección del tiempo del intervalo. Al pulsar la tecla de selección SUBIR o
BAJAR, los LED  - 4 muestran el tiempo del intervalo seleccionado. Cada vez que se pulsa
la tecla TIME (Tiempo), el tiempo del intervalo se incrementa o disminuye en  segundo.
4 Entradas de Teclas para la selección de la entrada en el modo operativo „Manual”, o para la desco
-8 nexión de las entradas en el modo „Auto”

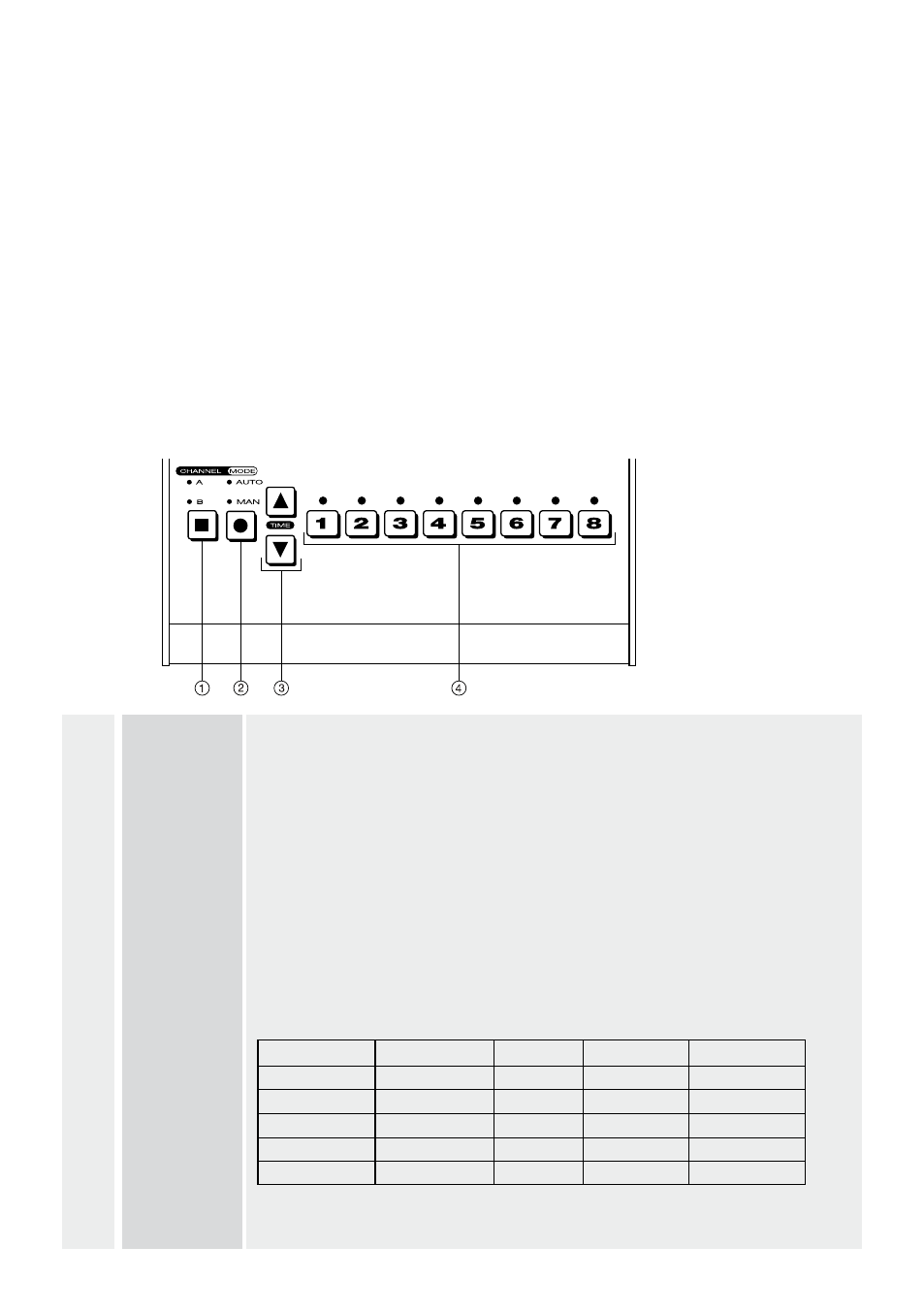

Panel frontal
TIME (sec) LED1 LED2 LED3 LED4
1-7 OFF OFF OFF OFF
8-15 ON OFF OFF OFF
16-23 OFF ON OFF OFF
… … … … …
120 ON ON ON ON
