Especificación En el caso de que esté activado sólo un canal de señales, la entrada correspondiente se
de alarmas conecta al CANAL A o al CANAL B y se activa el disparador de la señal acústica.
En el CANAL A los LED „AUTO” y „MAN” parpadean. En el CANAL A se visualiza el canal
de alarma que se ha activado. En el caso de varias alarmas, la indicación oscila entre las
entradas de alarma correspondientes. Si está seleccionado el CANAL B, parpadea el punto
en la pantalla LCD. Se activa la salida de alarma (conectada a GND). En caso de activarse
más de una entrada de señal, se visualizan las entradas de alarma en forma secuencial en
el CANAL A o en el CANAL B.
El CANAL B se conmutará automáticamente del modo operativo „secuencial” al
modo operativo „cuadro único” si en el menú está activada la ALARMA CONMUTACIóN
CUADRO ÚNICO (FRAMES). Esta función está desactivada cuando el reloj VCR (VCR CLOCK)
está conectado.
El intervalo de tiempo de la alarma y la duración de la misma se programan en el menú de
configuración. Al pulsar la tecla ALARM STOP se anula de forma manual la alarma del
CANAL A. Si el canal B está en servicio, transcurrido un determinado tiempo la alarma
queda anulada de forma automática. El indicador LCD muestra el número de la señal de
alarma correspondiente. En el caso de varias señales de alarma, la indicación LCD conmuta
entre ellas.
Regulación del Es posible efectuar la regulación del control remoto del CANAL A, cuando se ha
control remoto seleccionado el modo operativo „AUTO” (secuencial). Con la tecla T se detiene la
secuencia automática y se continúa nuevamente. En caso de encontrarse detenida, se
emplea la tecla T para la conmutación manual de los canales. En el menú de configuración
se debe seleccionar REGULACIóN DEL CONTROL REMOTO y desconectar la alarma.
Indicación El AVU-8/AL- tiene un menú en varios idiomas (inglés, italiano, alemán). La selección
en pantalla del idioma se realiza por medio del menú. El número de la señal de entrada que aparece
en el monitor se indica en el ángulo inferior derecho de la pantalla. Al realizarse la
configuración, el tiempo del intervalo se indica en el ángulo inferior izquierdo.
Corrección de fallos En caso de presentarse problemas entre los bucles de puesta a tierra de las diferentes
fuentes de vídeo, debe retirarse la tapa del equipo y desconectarse el GND situado en K403
(conductor de protección para conexión entre la carcasa y la platina) de la platina principal.
De esta manera se independiza la masa eléctrica de la platina de la carcasa y de la puesta
a tierra.

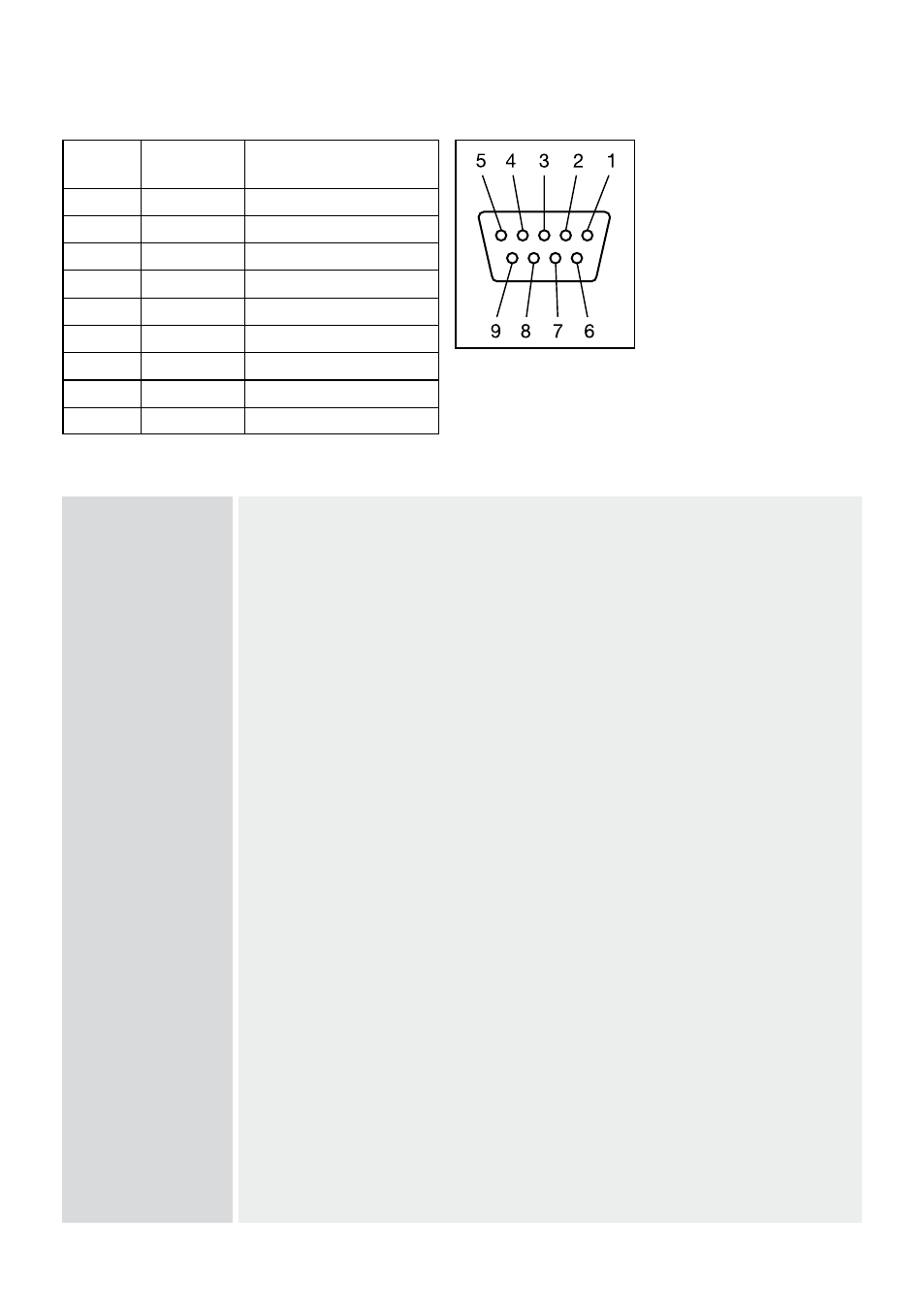

3.6 Conexión y disposición de los contactos de la ficha para entrada de alarmas/
regulación del control remoto D-9F
PIN N.º ALARMA REGULACIÓN DEL
CONTROL REMOTO
 ALARMA  T
 ALARMA  T
3 ALARMA 3 n.c.
4 ALARMA 4 n.c.
5 ALARMA 5 n.c.
6 ALARMA 6 n.c.
7 ALARMA 7 n.c.
8 ALARMA 8 n.c.
9 MASA MASA
