6
1 Ch B – TIME Indicador LCD (pantalla de cuarzo líquido) para visualizar la secuencia (Ch B) del CANAL B
o el tiempo del intervalo (TIME) del CANAL A.
Con el modo operativo „VCR CLOCK” seleccionado, aparece una „C” en el indicador.
En el modo operativo ”cuadro por cuadro” (frame by frame) aparece una „F” en el
indicador. Cuando se pulsa una tecla de tiempo, se ilumina un punto y el indicador marca
el tiempo del intervalo: 0 (entre  y 9 seg.),  (entre 0 y 9 seg.), etc. Si se activa una
alarma y el canal B está seleccionado, el punto situado en la parte inferior derecha del
indicador LCD parpadea.
2 MODE ALARM Tecla de selección del modo operativo „secuencial” (AUTO) o „manual” (MAN), o para
STOP anular la alarma si se ha seleccionado el CANAL A.
3 TIME Teclas de ajuste del tiempo del intervalo entre  y 90 segundos.
4 ChANNEL A Teclas de selección de las entradas de señal en el modo operativo „manual” o para la
desconexión de entradas en el modo „secuencial”.
En el modo operativo „manual” el LED de la entrada seleccionada se ilumina en rojo.
En el modo „secuencial”, el LED de la tecla seleccionada se ilumina en naranja. Si se
desconectan todas las entradas, el AVU-8/AL- conecta automáticamente la primer
entrada.
EQUIPO DE Las patas de goma de la placa inferior impiden el deslizamiento y permiten disponer
MESA el equipo sobre una mesa
MONTAJE Para el montaje en un estante de 9”, deben retirarse las patas de goma para poder
EN ESTANTE instalar el conmutador en el equipo opcional suministrado para su montaje en estante.
3.2 Descripción de las funciones

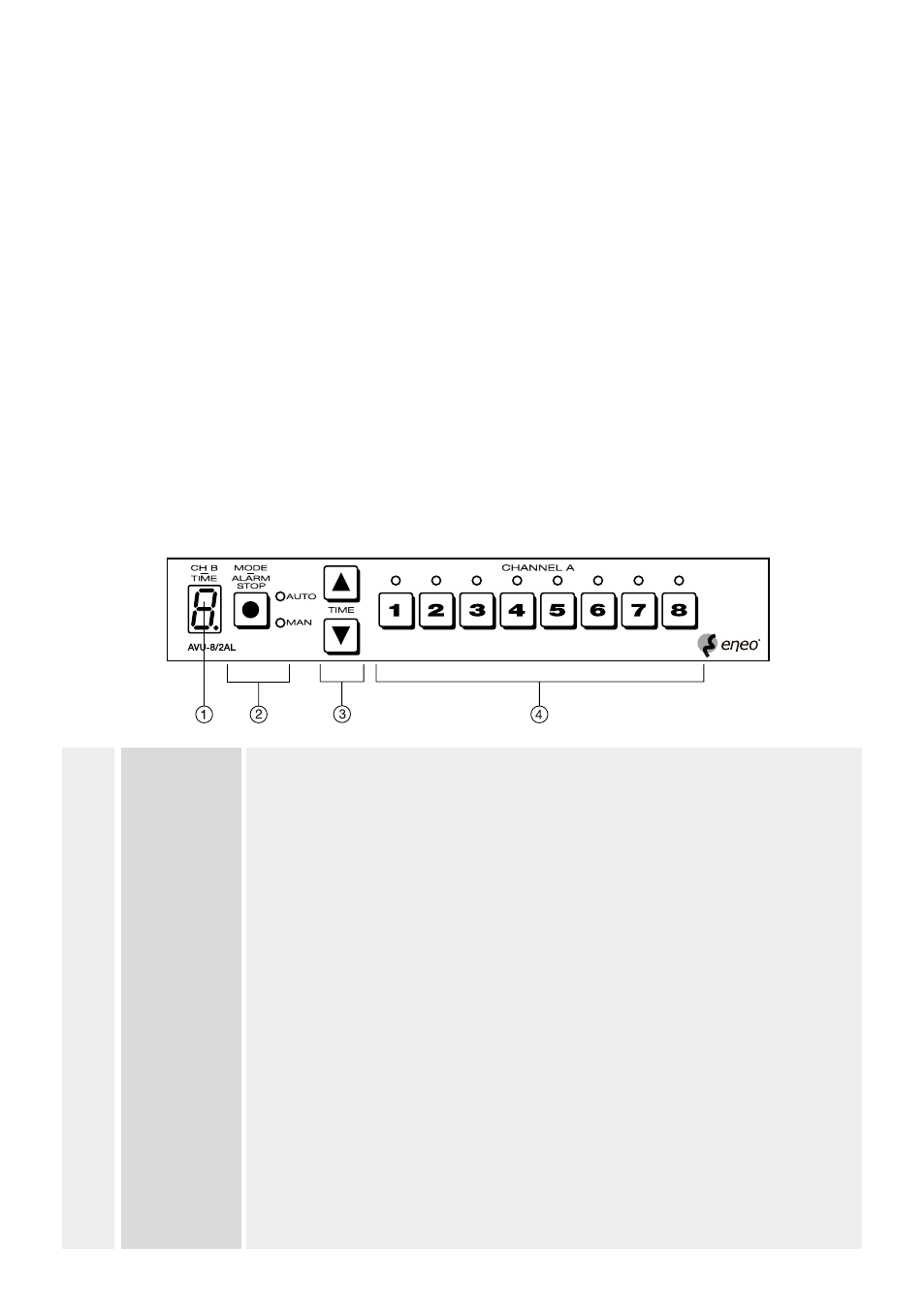

Panel frontal
3. AVU-8/2AL-2
3.1 Descripción general
• Conmutador de vídeo con 8 entradas /  salidas en carcasa tipo consola.
• 8 entradas de vídeo
•  salidas (A: monitor y B: VCR)
• Salidas programables a elección, manual o como salida secuencial
• Conexionado del intervalo de supresión de trama
• Tiempo del intervalo regulable
• Función by-pass
• Tensión de servicio AVU-8/AL-: 30VAC
• Estante de montaje de 9”, se puede obtener de manera opcional
• Ocho entradas de alarma (ficha de 9 pines, sub D)
• Programable mediante el menú del monitor
