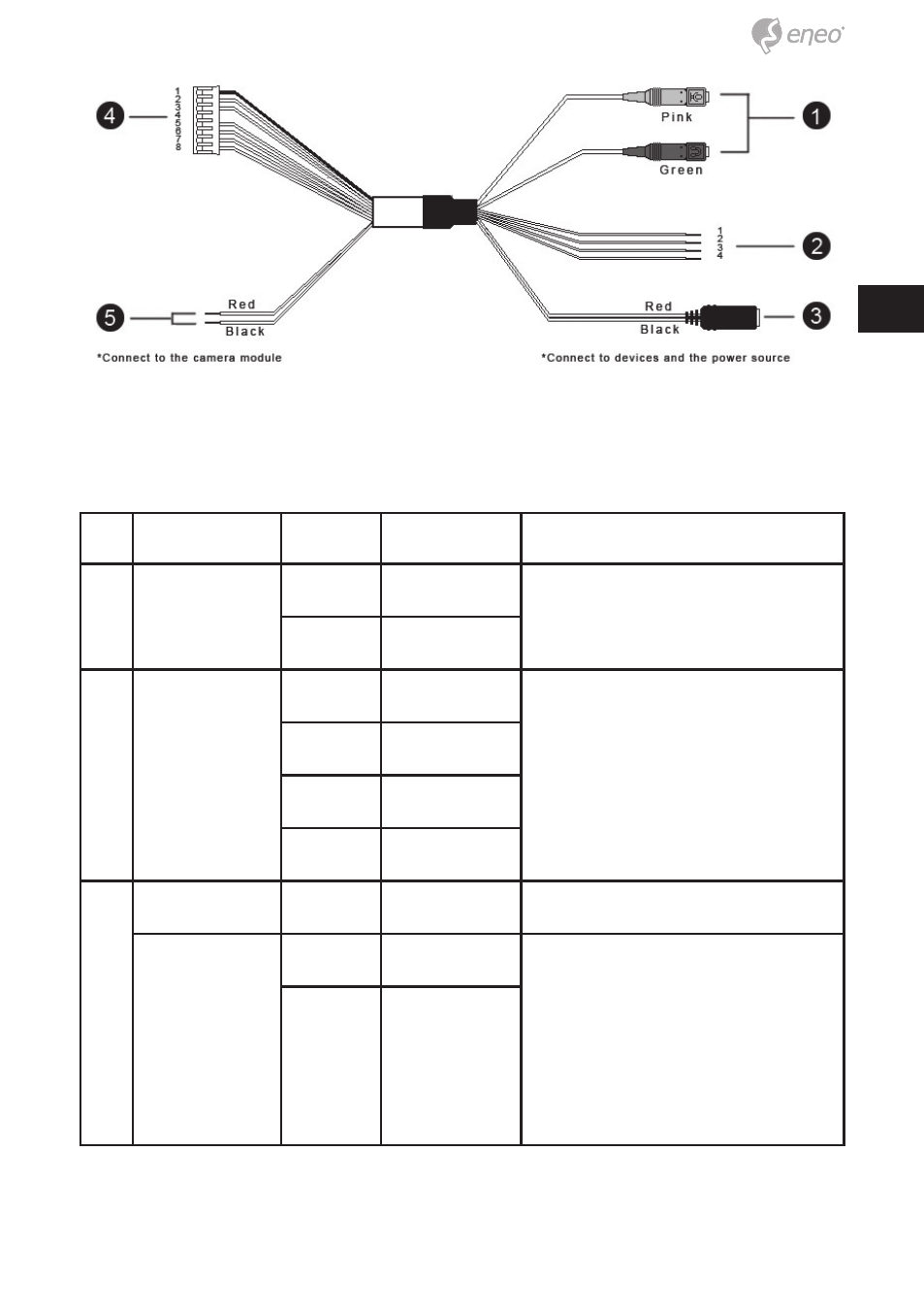

No. Soket Pim Tanım Uyarılar
1 Ses G/Ç Pembe Hat Girişi İki yönlü ses aktarımı
Yeşil Hat Çıkışı
2 Uyarı
(4 Uçlu Termi-
nal Bloğu) 1 ALM_IN – Alarm bağlantısı
2 ALM_IN +
3 ALM_OUT –
4 ALM_OUT +
3 Güç DC Girişi - DC 12V Güç bağlantısı (Tip: +, sleeve: -)
Güç Kabloları Kırmızı AC 24V (+) DC giriş soketini çıkartın, ve
Kırmızı ve Siyah kablolarla AC
24V verin.
Lütfen Kullanıcı Kılavuzunun Kab-
lo Tanımları kısmına bakın.
Siyah AC 24V (–)
