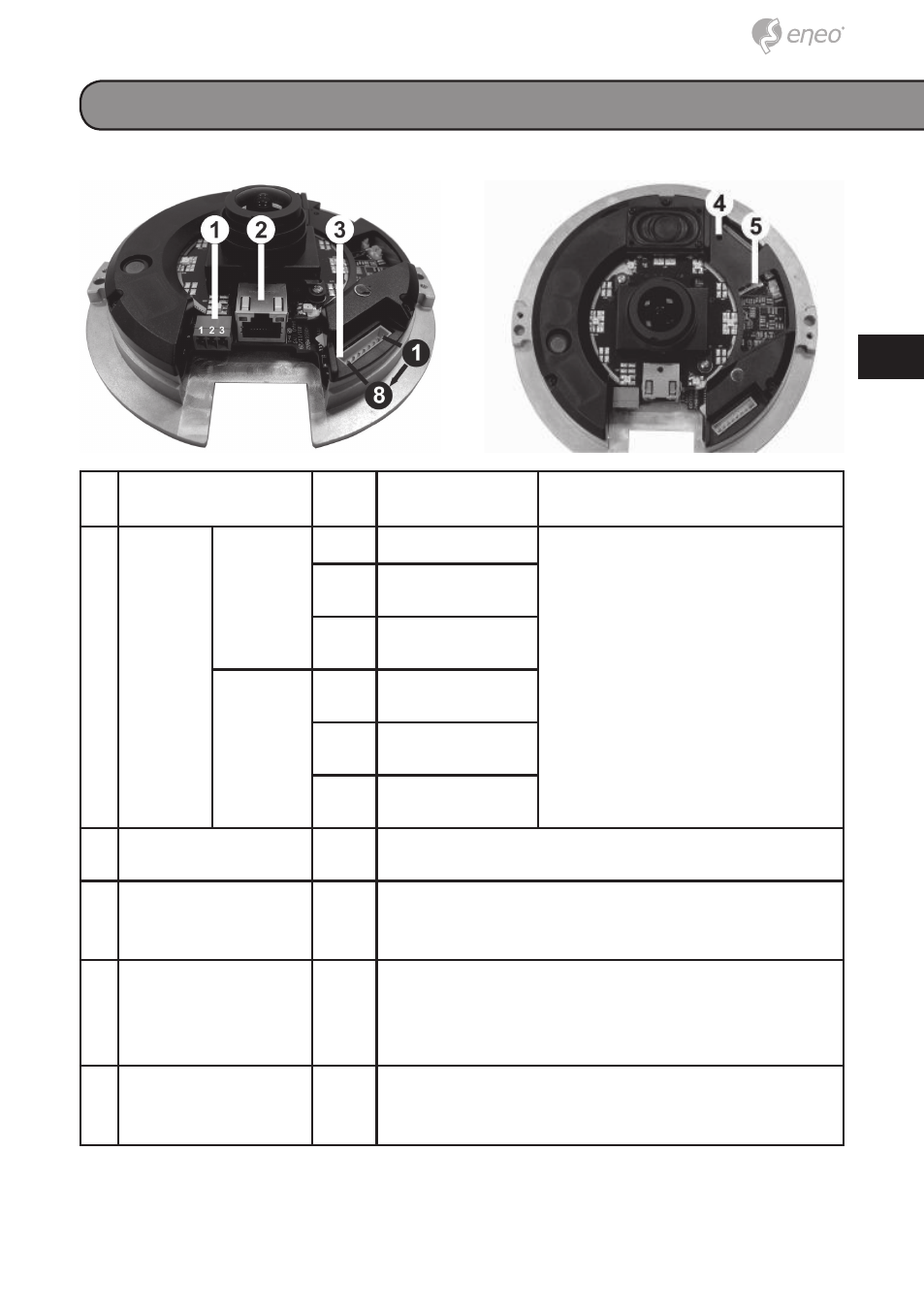

N. Connettore Pin Defi nizione Osservazioni
1 Aliment-
azione* CC 12V 1 Alimentazione Collegamento alimentazione
2 Riservato
3 TERRA
CA 24V 1 Alimentazione-1
2 TERRA
Alimentazione-2
2 RJ-45 - 10/100 Mbps Ethernet / PoE (PXD-5360F01IR)
3 I/O allarmi e
audio* - Vedere I/O allarmi e audio in tabella sotto Defi ni-
zione cavi
4 Pulsante Reset - Premere questo pulsante con un apposito uten-
sile per ripristinare le impostazioni predefi nite in
fabbrica (default)
5 Alloggiamento
scheda Micro SD - Per la memorizzazione della registrazione video
*È richiesto un cavo di un solo pezzo per uso alimentazione e I/O allarmi e
audio.
Descrizione e collegamenti del prodotto
