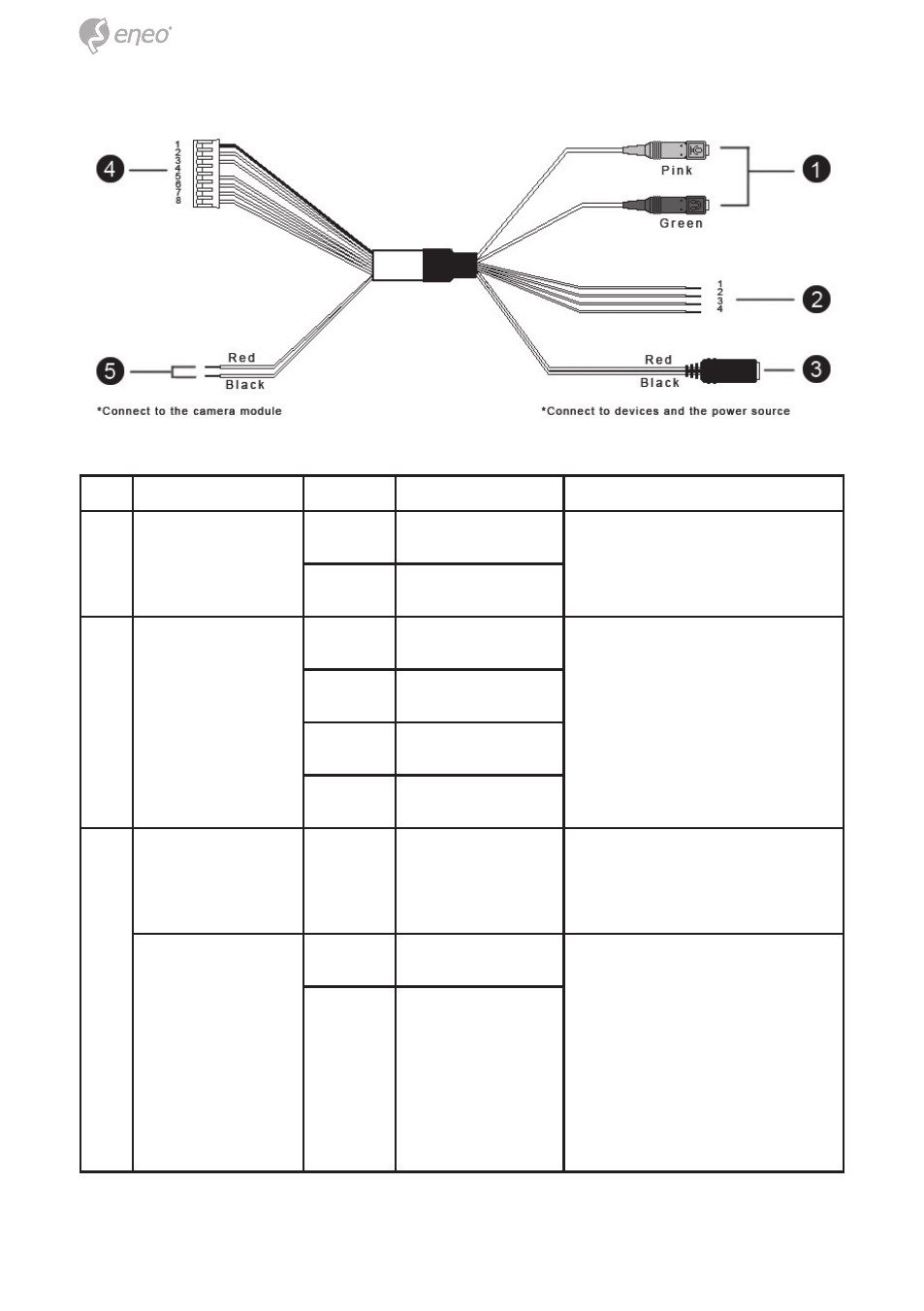

Nr. Conector Pin Definiţie Observaţii
1 Intrare/ieşire
audio Roz Intrare linie Transmisie audio cu două
căi
Verde Ieşire linie
2 Alarmă
(Bloc terminal
cu 4 pini) 1 ALM_IN – Conexiune alarmă
2 ALM_IN +
3 ALM_OUT –
4 ALM_OUT +
3 Conector jack
de alimentare
cu c.c. - 12 V c.c. Conexiune de alimentare
(Tip: +, sleeve: -)
Fire de alimen-
tare Roşu 24 V c.a. (+) Scoateţi capul conectorului
jack de c.c. şi aplicaţi 24 V
c.a. cu firele roşu şi negru.
Vă rugăm să consultaţi
secţiunea Definiţia cablurilor
din manualul utilizatorului.
Negru 24 V c.a. (–)
