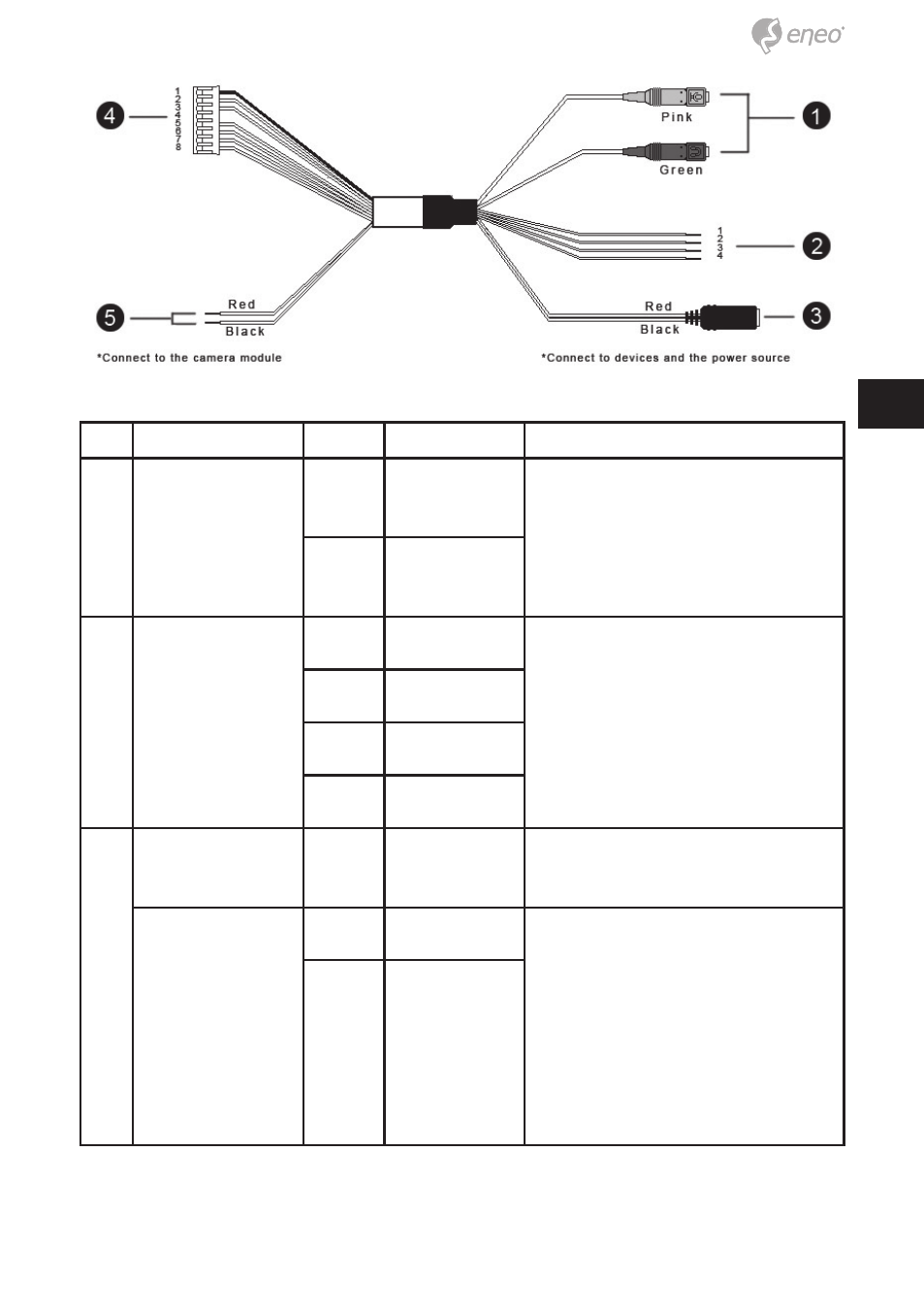

ro N° Conector Patilla Definición Observaciones
1 E/S de audio Rosa Entrada de
línea Transmisión de audio bidirecci-
onal
Verde Salida de
línea
2 Alarma
(bloque de
terminales de 4
patillas) 1 ALM_IN – Conexión de la alarma
2 ALM_IN +
3 ALM_OUT –
4 ALM_OUT +
3 Clavija de ali-
mentación CC - 12V CC Conexión de la corriente (Tip: +,
sleeve: -)
Cables de ali-
mentación Rojo 24V CA (+) Retire el cabezal de la clavija de
conexión de CC y aplique 24 V
CC con los cables rojo y negro.
Consulte la sección de Defini-
ción de cables del Manual del
usuario.
Negro 24V CA (–)
