22 22

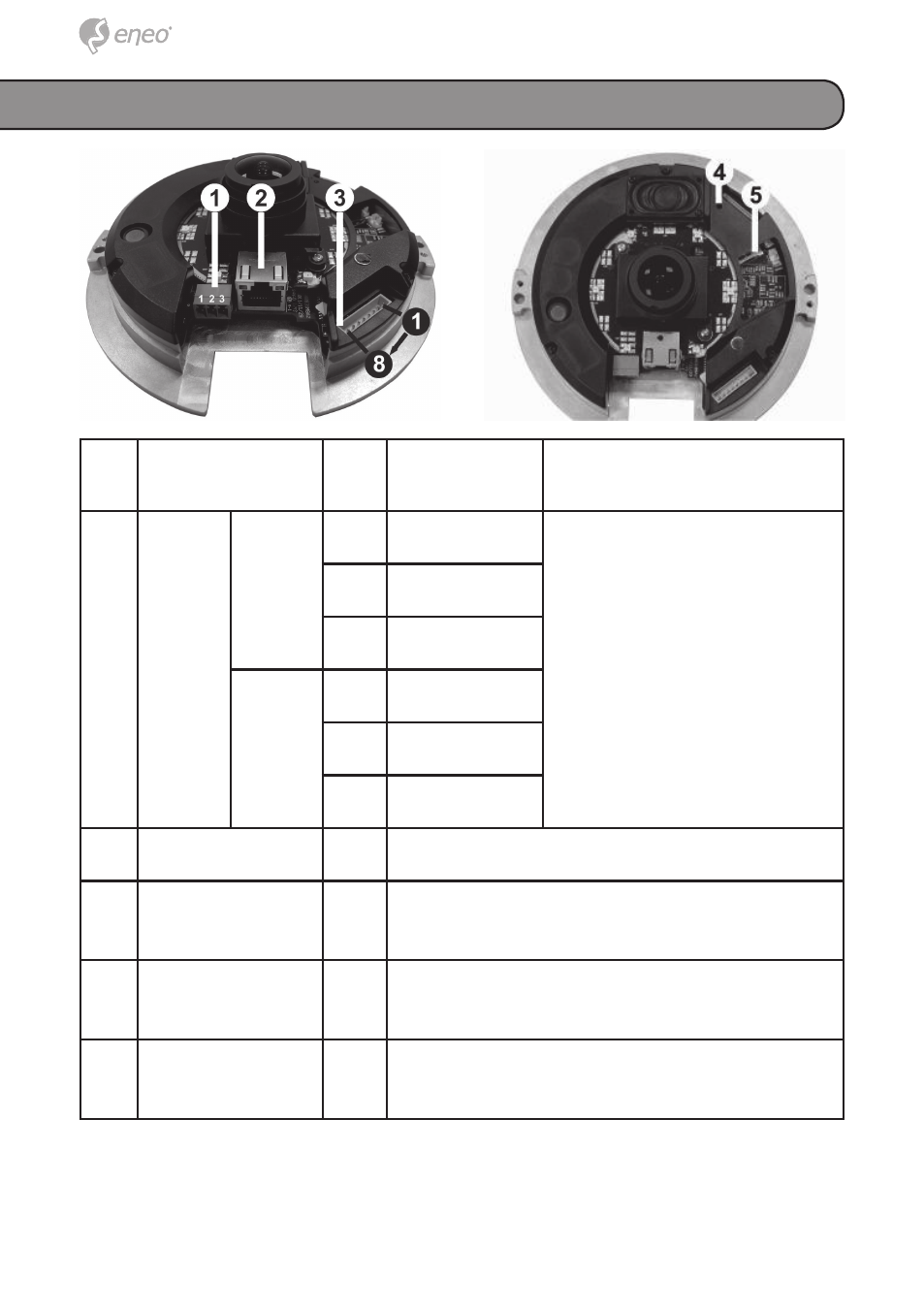

Nº Conector Patil-
la Defi nición Observaciones
1 Alimen-
tación* 12V CC 1 Alimentación Conexión de la corriente
2 Reservada
3 GND (Tierra)
24V CA 1 Alimentación-1
2 GND (Tierra)
Alimentación-2
2 RJ-45 - 10/100 Mbps Ethernet / PoE (PXD-5360F01IR)
3 E/S de alarma y
audio* - Consulte las E/S de alarma y audio de la tabla
que fi guran en la sección Defi nición de cables
4 Botón de restau-
ración - Restaura la confi guración predeterminada; pul-
se el botón con una herramienta adecuada
5 Ranura para tarje-
ta micro SD - Para almacenar las grabaciones de vídeo
*Se requiere un “cable todo en uno” para la alimentación y la utilización de
las E/S de alarma y audio.
Descripción del producto y conexiones
