1. Lleve el cable hasta el instrumento con cuidado de no dañar el forro

del cable al atravesar mamparos u otros elementos del barco. Utilice
pasacables para que no se aplaste. Para reducir las interferencias
eléctricas, separe el cable del transductor de otros cables eléctricos
y del motor. Enrolle el cable sobrante y sujételo con abrazaderas de
cable para evitar que resulte dañado.

2. Para conectar el sensor al instrumento, consulte el manual de la

ecosonda.

Comprobación de vías de agua

Cuando ponga el barco a flote, compruebe inmediatamente si hay

vías de agua en torno al sensor. Tenga en cuenta que las vías de

agua muy pequeñas pueden no resultar evidentes a simple vista.

No deje el barco en el agua durante más de 3 horas sin volverlo a

comprobar. Con una pequeña vía, en 24 horas puede acumularse

una cantidad considerable de agua en la sentina. Si observa una

vía de agua, repita inmediatamente. (Consulte las Instrucciones

de Instalación Barquilla de altas prestaciones).

Funcionamiento y mantenimiento

Pintura antiincrustante

Las superficies expuestas a agua salada se deben revestir con pin-

tura antiincrustante. Utilice únicamente una pintura antiincrustante

al agua. No utilice nunca pintura con cetona, ya que las cetonas

pueden atacar a numerosos plásticos y el transductor podría resul-

tar dañado. Aplique pintura antiincrustante cada 6 meses o al ini-

cio de cada temporada de navegación.
B744V/VL—Pinte las superficies siguientes (figura 4).

• Áreas expuestas del casquillo, incluida la superficie del transductor
• Interior del casquillo, 30 mm arriba (1-1/4")
• Pared exterior del inserto del rotor por debajo de la junta tórica
• Cavidad del rotor
• Rotor
• Tapón obturador debajo de la junta tórica inferior, incluido el

extremo expuesto

Limpieza del sensor

Las incrustaciones acuáticas pueden acumularse rápidamente en

la superficie del transductor y reducir sus prestaciones en sema-

nas. Limpie la superficie con un estropajo Scotch-Brite® y un de-

tergente doméstico suave.
B744V/VL—Si las incrustaciones en el inserto son muy abun-

dantes, extraiga el eje del rotor empujando con un eje de re-

puesto o un clavo de acabado 4-D con la punta aplanada. A

continuación lije en húmedo y con suavidad el rotor con papel de

lija húmedo/seco de grano fino.

Funcionamiento de la válvula: B744V/VL

ATENCIÓN: ¡La válvula no es una junta estanca!

Instale siempre el inserto del rotor o el tapón obturador sujeto con

la tuerca del inserto y el alambre de seguridad para estanqueizar.
El multisensor está provisto de una válvula con cierre automático

que reduce al mínimo la entrada de agua al barco cuando se ex-

trae el inserto del rotor (figura 3). La válvula de charnela curva se

activa mediante un muelle y la presión del agua. El agua empuja

la válvula hacia arriba para cerrar la abertura de modo que no

entre un chorro de agua al barco.

Utilización del tapón obturador: B744V/VL

Para proteger el rotor, utilice el tapón obturador:

• Cuando el barco vaya a permanecer en agua salada durante más

de una semana.

• Cuando se vaya a sacar el barco del agua.
• Cuando sospeche que se han acumulado incrustaciones en el

rotor porque las indicaciones del instrumento son inexactas.

1. En el tapón obturador, revise las juntas tóricas (cámbielas según

sea necesario) y lubríquelas con lubricante de silicona o con vase-
lina (Vaseline®) (figura 3). Las juntas tóricas deben estar intactas y
bien lubricadas para resultar estancas.

3

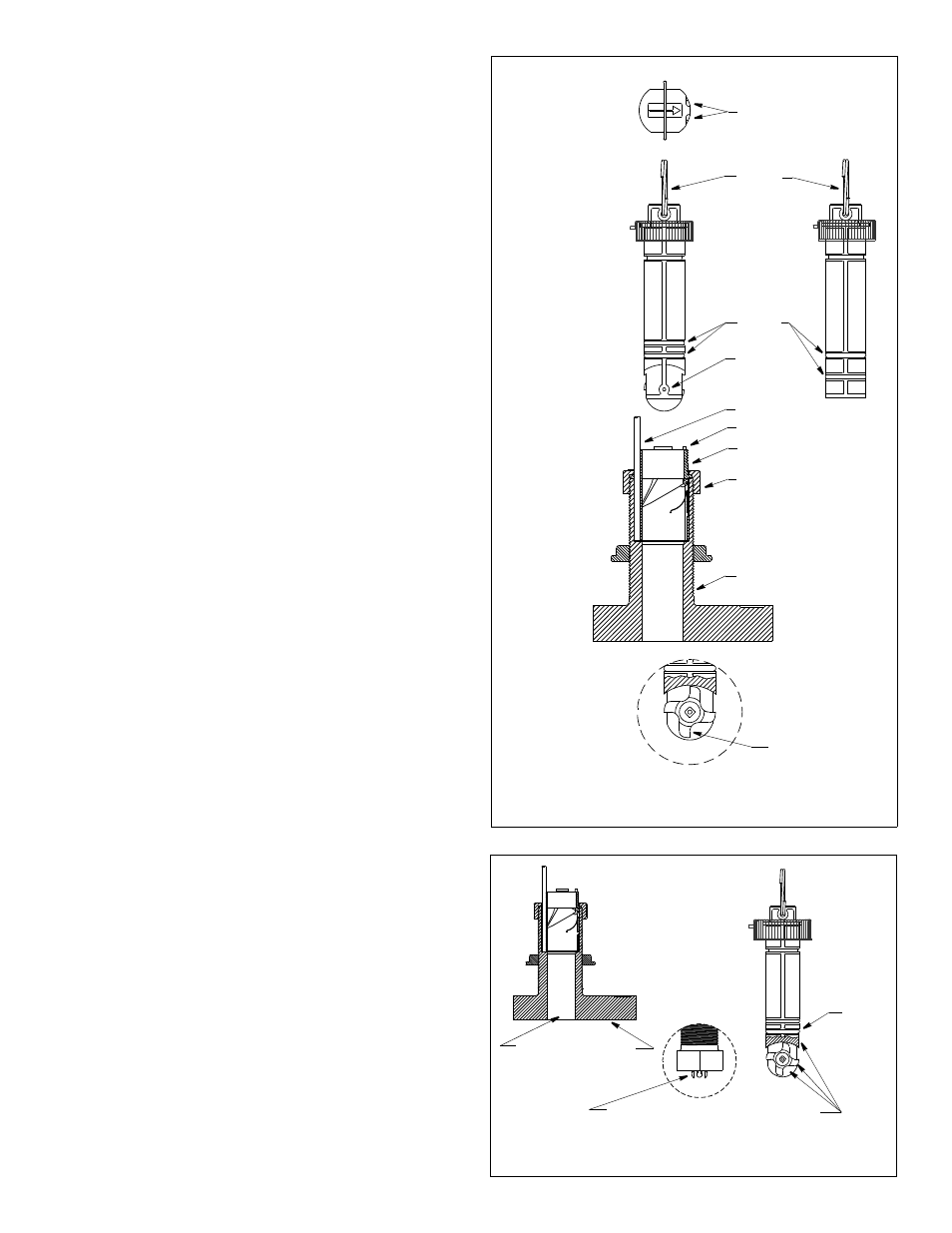

Figura 3. Inserto del rotor, tapón obturador y conjunto de la válvula

La cara plana de la pala

Detalle del

Tapa roscada

Inserto del

Vista superior

Casquillo y

rotor

Casquillo

Muescas

Chaveta (2)

Conjunto de la válvula

Cable

Tapón

Copyright © 2005 Airmar Technology Corp.

Anilla

Juntas

Eje

PROA

obturador

del inserto
del rotor

tóricas

conjunto de la
válvula

inserto del rotor

del rotor está orientada
en el sentido de la
flecha situada en la
en la parte superior
del inserto (hacia la
proa)

(se muestra el modelo B744V)

Figura 4. Pintura antiincrustante

(se muestra el modelo B744V)

Pinte la pared exterior por debajo de la

Pinte el casquillo

Junta

Inserto del

Casquillo

Detalle

Copyright © 2005 Airmar Technology Corp.

rotor

expuesto y el interior

30 mm(1-1/4") arriba.

tórica
inferior

junta tórica inferior, incluido el extremo expuesto, la cavidad del rotor

y el rotor.
