Para invertir la acción de paro / marcha del conmutador o de la señal compatible TTL:
•
Desconectar la alimentación eléctrica de la red en el conmutador de la parte trasera de la bomba.
•
Mantener pulsadas las teclas de
y de
. Poner el conmutador de la alimentación eléctrica en la
posición de conexión. Aparecerá en la pantalla el reglaje correspondiente a la señal presente. RS para
la respuesta de fábrica por defecto o IRS para la respuesta de señal invertida. Pulsar la tecla de
o la
tecla de
para invertir el reglaje presente.
•
Pulsar la tecla de
para establecer la respuesta de la señal y retornar al funcionamiento manual.
Respuesta de señal
Conmutador
Señales compatibles TTL
Por Defecto, fábrica (RS)
Abierta = marcha de la bomba
Alta 5 V = marcha de la bomba
Invertida (IRS)
Abierta = paro de la bomba
Alta 5 V = paro de la bomba
Operacion manual con interruptor de marcha/paro remoto:
Si usted invierte la operación del interruptor remoto de marcha/paro debera conectar un cable desde el pin 7 a la

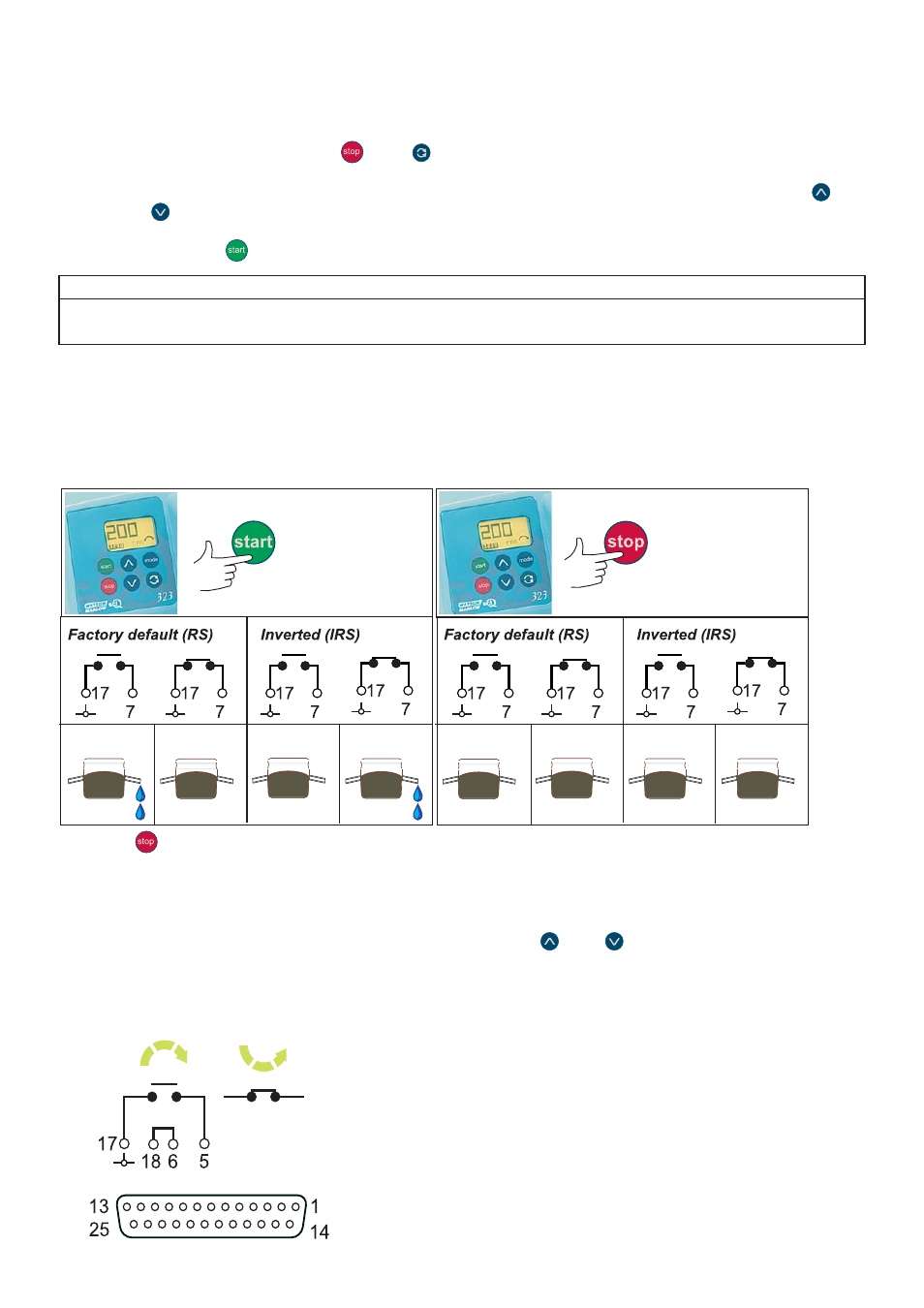

17, para que sea posible poner la bomba en funcionamiento desde el teclado. El dibujo le muestra los efectos
combinados del interruptor remoto y el teclado de la bomba.
Si la tecla
es/está apretada, el interruptor paro/arranque a distancia no tendrá efecto.
Dirección
Conectar el conmutador remoto de la dirección entre las patillas 5 y 17. Conectar también entre sí las patillas 6 y
18 para permitir el control remoto de la dirección. Las teclas de
y de
que hay en la bomba quedarán
inhabilitadas. Abrir el conmutador para la rotación en el sentido de las agujas del reloj y cerrarlo para la
rotación en el sentido contrario. Sin ninguna conexión, la bomba pasará por defecto a la rotación en el
sentido de las agujas del reloj. O bien se puede aplicar una señal lógica compatible TTL a la patilla 5.
(Masa en la patilla 17). Alta (5 V como máximo) para la rotación en el sentido de las agujas del reloj. Baja
(0 V) para la rotación en el sentido contrario.
No se puede invertir la señal
remota de la dirección.
