21
Carga del tubo Carga del tubo Carga del tubo Carga del tubo Carga del tubo
El tamaño del tubo viene identificado por el color de los tres collarines.
Estos collarines dividen el elemento de tubo colector en dos segmentos de bombeo alternativos. Puede
montarse uno u otro segmento en la cassette de la bomba multiplicándose con ello por dos la vida útil de
trabajo que se obtiene de cada elemento de tubo colector.
Los elementos de tubo deberán ser inspeccionados con carácter regular y pasados a su segundo segmento
antes de tenga lugar una avería. Asegurarse de que el tubo no haya quedado adherido a la guía de la cassette.
Comprobar toda la superficie del tubo que queda dentro de la cassette.

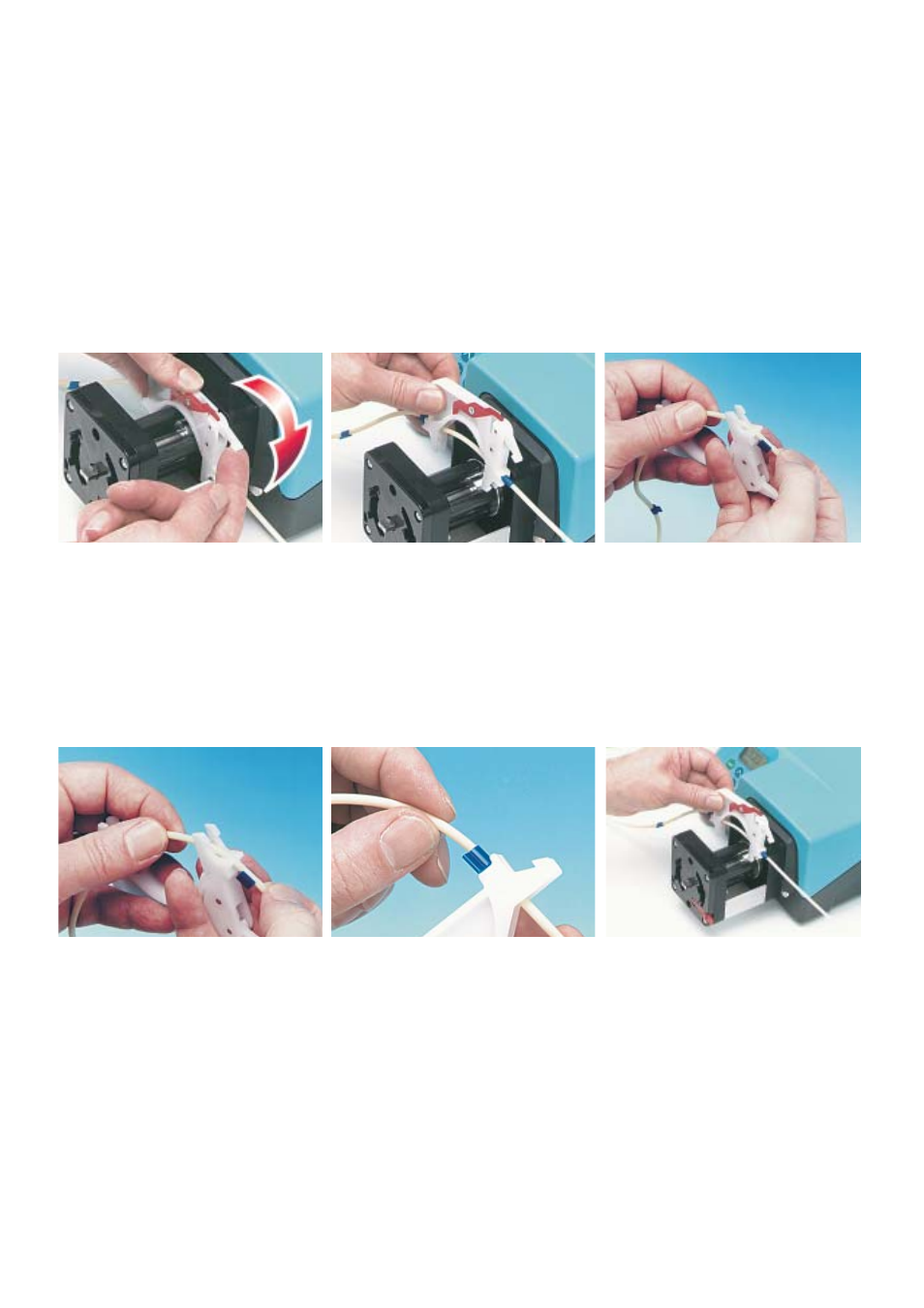

• Mover la palanca de leva hacia arriba para desbloquear la cassette. Sacar la cassette de la guía y retirar el
tubo que haya.
• Introducir un extremo del nuevo segmento de tubo en una de las patas de la cassette. Hacer lo mismo con el
otro extremo del segmento de tubo en la otra pata de la cassette. Los collarines deben quedar fuera de las
patas de la cassette. Deslizar el tubo de una manera uniforme hacia el interior de las ranuras. No retorcer el
tubo ni hacer uso de una fuerza innecesaria.
• Deslizar los collarines más allá de los dedos de retención y cerciorarse de que el tubo haya llegado hasta el
fondo de las ranuras. Tirar con cuidado del tubo hacia el interior de la cassette para fijar los collarines en
posición.
• Dejar caer la cassette cargada en el interior del cabezal de bomba. Las cassettes se ajustan en el
cabezal de bomba en una u otra dirección y recomendamos que todas ellas se monten en la misma
dirección.
• Empujar la cassette hacia abajo hasta que las patas de la misma queden enganchadas en el cuerpo de
cabezal de bomba. Asegurarse de que el tubo haya quedado asentado de una forma natural en la guía de la
cassette y que no queda pellizcado por el borde de la misma.
