8
323U 323Du
400 400
220 220

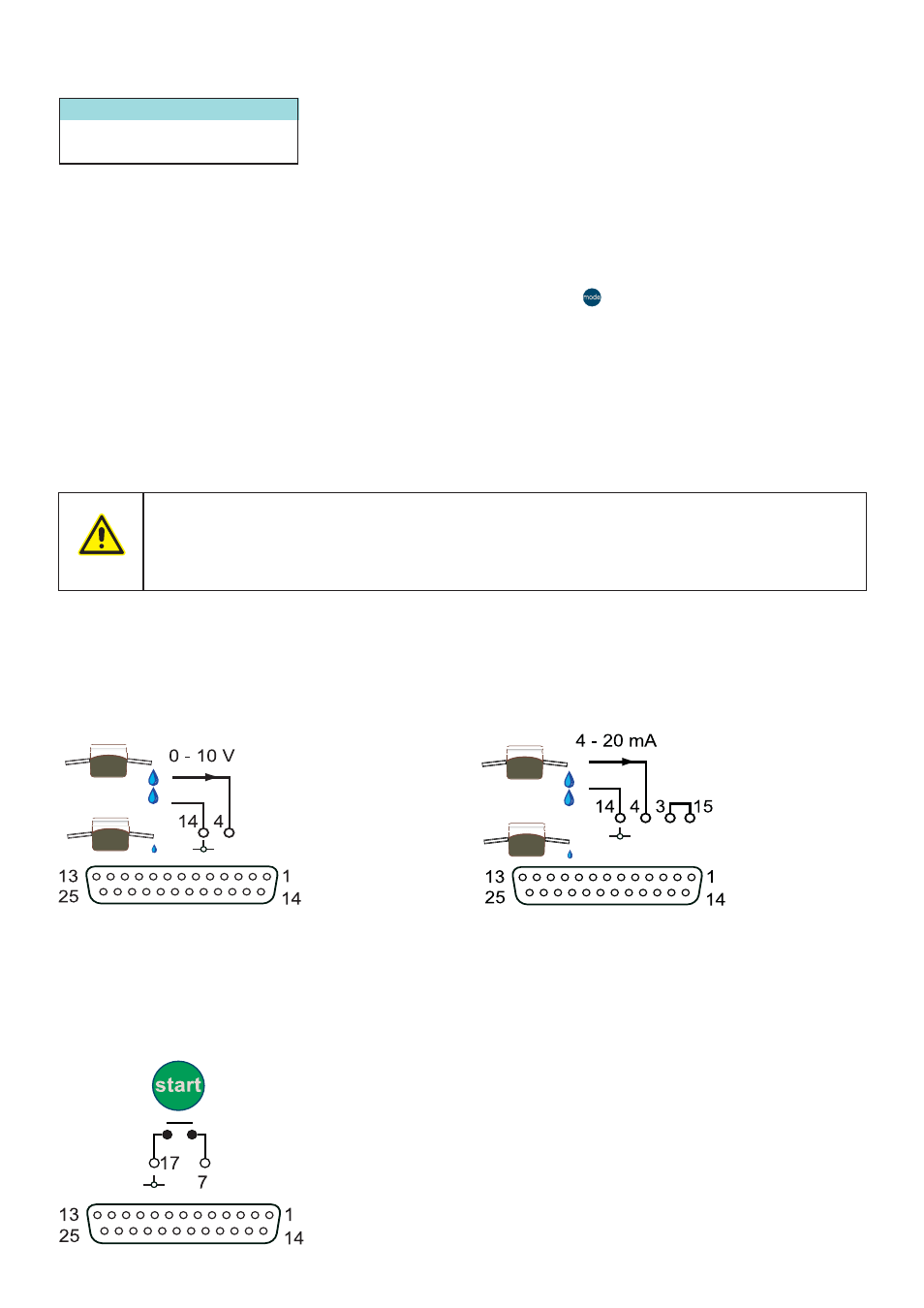

Señales analógicas y control remoto Señales analógicas y control remoto Señales analógicas y control remoto Señales analógicas y control remoto Señales analógicas y control remoto
La puesta en marcha de la bomba, así como la dirección de la misma, pueden ser controladas de forma
remota por medio de conmutadores, y la velocidad por medio de señales analógicas, conectados al
conector D de 25 vías que hay en la parte trasera de la bomba. El interfaz analógico admitirá señales de
0 - 10 V de C. C. ó de 4 - 20 mA..
Para seleccionar el funcionamiento analógico, pulsar la tecla de hasta que aparezca “ana” en la
pantalla. El icono de AUTO aparecerá en la pantalla.
La velocidad de la bomba aumentará cuando la señal analógica se incremente. La bomba se parará a los
0 V ó a los 4 mA. Este interfaz ha sido previamente calibrado en fábrica y no puede ser alterado. Si la señal
analógica es demasiado elevada, la bomba visualizará en pantalla un mensaje de error “E21” (Señal de
exceso).
Los conmutadores remotos de paro / marcha y de dirección funcionan con ambos modos de control, el
manual y el analógico. Pero las señales analógicas sólo funcionarán en el modo de control analógico.
No aplicar nunca el voltaje del suministro de la red a la base de conexión D de 25 vías.
Aplicar las señales correctas a las patillas que se indican más adelante. Limitar las señales
a los valores máximos que se indican. No aplicar voltaje a través de otras patillas. Ello
puede dar como resultado un deterioro permanente que no queda cubierto por la garantía.
Control de velocidad
Señal de voltaje analógica: patillas 4 y 14
Impedancia de entrada: 200 kohmios.
Señal de voltaje máxima: 10 V
Paro / Marcha
Se puede conectar un conmutador de paro / marcha remoto entre las patillas 7 y 17 de la base de conexión de 25
patillas. O bien se puede aplicar una señal lógica compatible TTL a la patilla 7. (Baja de 0 V, Alta de 5 V como
máximo. Masa en la patilla 17). Esto es posible en operación manual y analógica.
Señal de corriente analógica: patillas 4 y
14 enlace 3 y 15
Impedancia de entrada: 250 ohmios
Señal de corriente máxima: 20 mA
