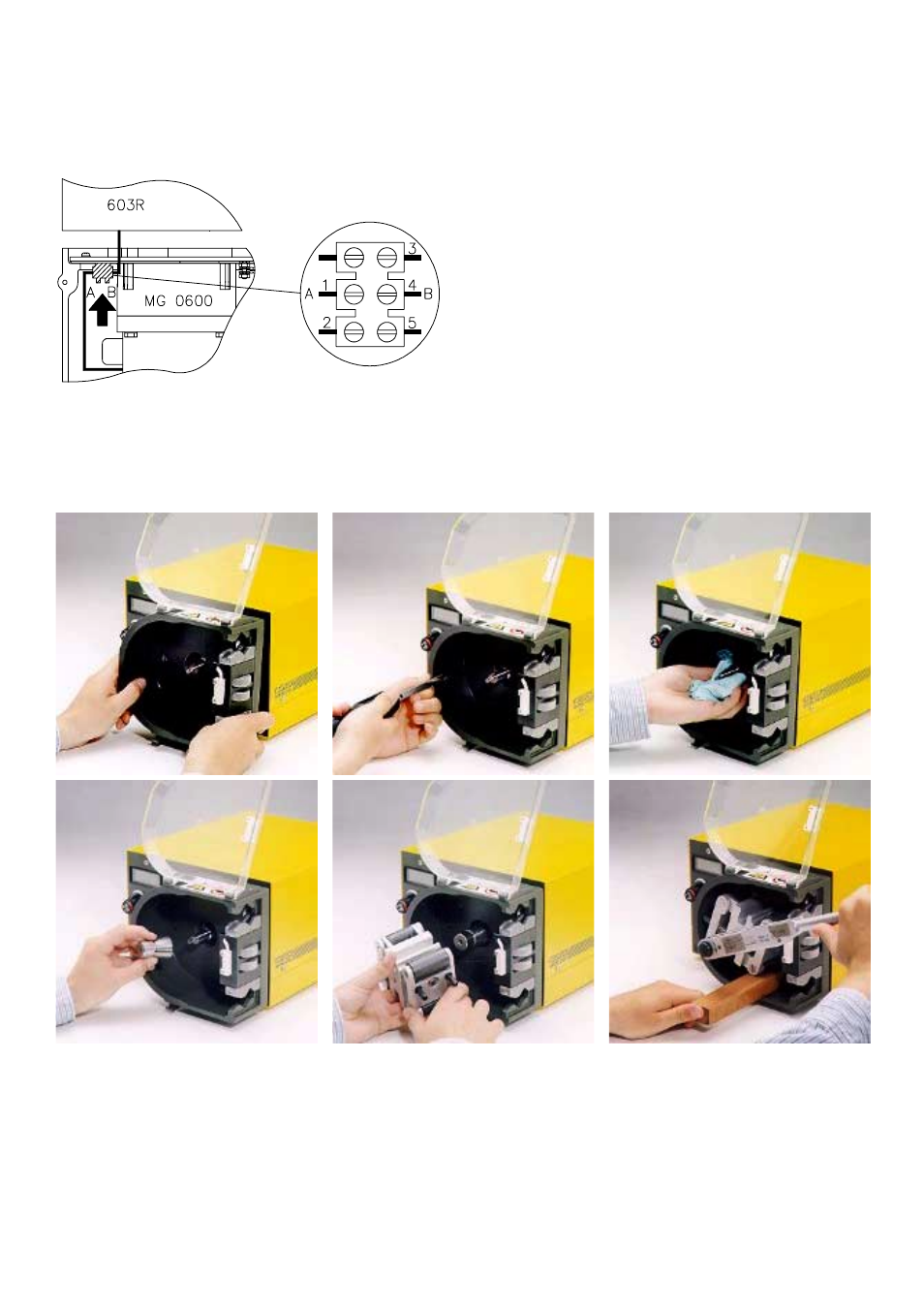

Instalación del 603R
Retírese el semicárter superior del impulsor. Pásense los hilos de protección de conmutación de la guía a través del
panel delantero del impulsor y conéctense a los bloques terminales. Vuélvanse a colocar las empaquetaduras de
envoltura de paneles horizontal, frontal y trasero con el fin de asegurar que no se compromete la norma de protección de
entrada. Vuélvase a colocar el semicárter superior.
1 Rojo 2 Negro 3 Rojo 4 Amarillo 5 Negro.
Móntese la guía sobre el eje motriz y realce de posicionamiento. Asegúrese la guía con los tornillos de sujeción.
Asegúrese de que el eje motriz ha sido completamente desengrasado antes de posicionar el rotor sobre el eje vía una
pinza hendida. Apriétese el perno del rotor a un par de torsión de 13Nm para evitar que la pinza se abra durante la
operación.
•
La bomba que se muestra en las fotos de carga de guía es la 603S/R
Para sacar la guía, quítense cualesquiera tubos del cabezal de la bomba. Aflójese el perno de afianzamiento del rotor y
dése un golpecito seco al rotor/perno para liberar la pinza. Libérese la pinza y sáquese el rotor del eje. Aflójense los dos
tornillos de sujeción de la guía y sáquese ésta tirando de ella. Utilícese este método de desmontaje y montaje en caso de
que se necesite efectuar labores de limpieza.
