47
Funcionamiento automático
Fijación del interruptor Auto/Man/Máx. en posición Auto .

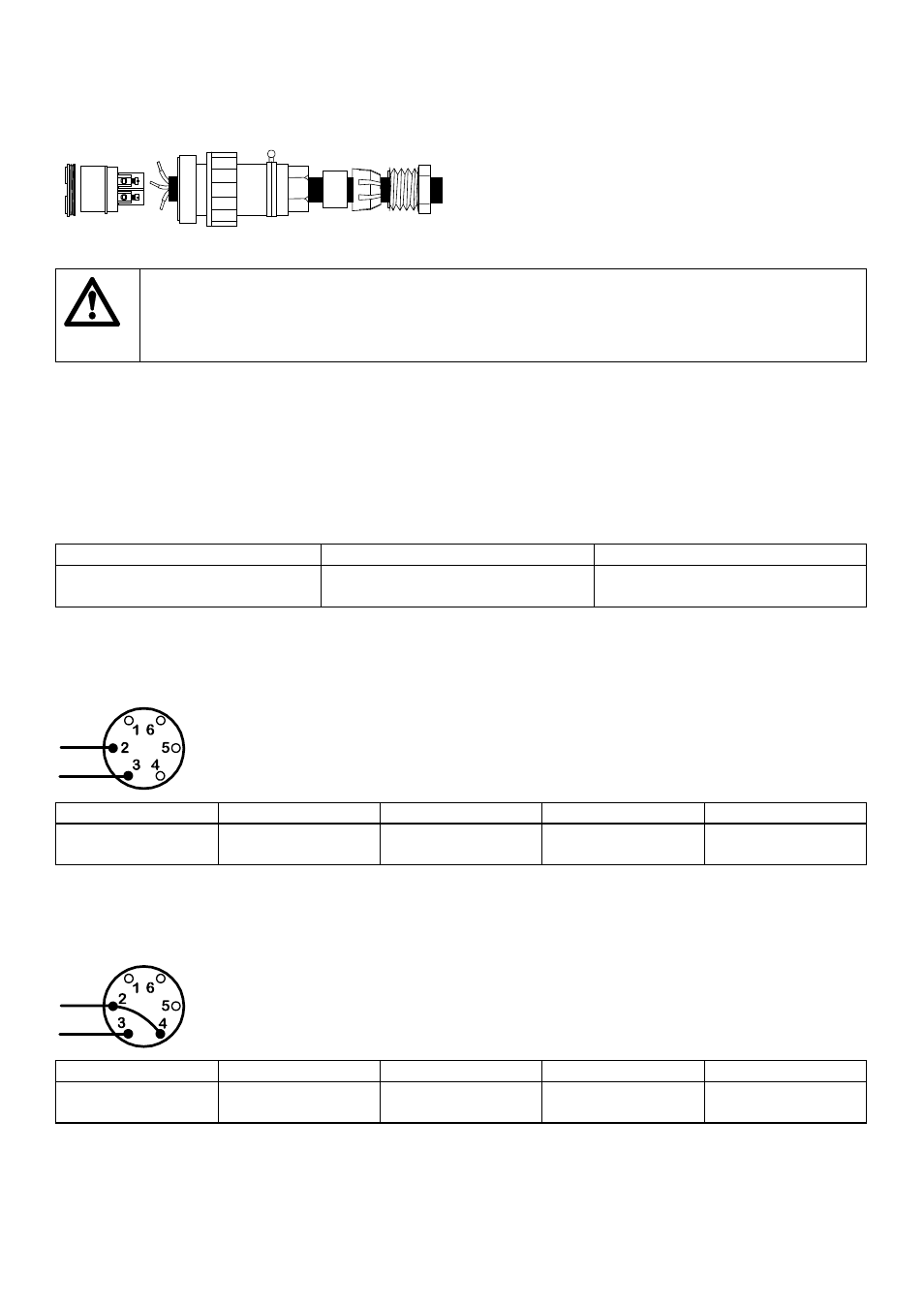

Para todas las operaciones automáticas y remotas, el impulsor viene provisto de un conector impermeable de 6
patillas.
Número de pieza de Watson-Marlow UP0035.
Resulta esencial el ensamble correcto de la clavija de 6 patillas ya que de otro modo se pondrá
en peligro la medida de protección de admisión. Nunca se deberá aplicar voltaje de red a
ninguna de las patillas del enchufe de 6 patillas. Se puede aplicar hasta un máximo de 30V a las
patillas 2 y 3, pero a ninguna otra, ya que si no se puede originar un daño permanente que no
cubre la garantía.
La bomba se controla mediante una señal de proceso análogo de hasta 30V o 32mA. La bomba proporcionará un
incremento de régimen de flujo para señales de control de subida (respuesta invertida) o señales de control de caída
(respuesta no invertida).
•
Desplazamiento de señal es el nivel de señal de proceso que se debe alcanzar para que el rotor de la bomba
comience a girar.
•
Alcance de señal es el cambio necesario del nivel de señal de proceso para producir el cambio requerido de la
velocidad del rotor.
A modo de ejemplo, cuando se utiliza una señal de proceso de 4mA a 20mA:
Respuesta de la bomba Desplazamiento de señal Alcance de señal
No invertida 4mA 16mA
Invertida 20mA 16mA
Para modalidades de voltaje, se puede utilizar una fuente de voltaje CC variable estable conjuntamente a un voltímetro
de CC (máximo de 30V CC). Polaridad fijada para respuesta no invertida. Polaridad inversa para respuesta invertida.
Señal de voltaje
(Impedancia de entrada de 220 kohm)
Respuesta Desplazamiento V Alcance V Patillas 2 Patillas 3
No invertida 5 de 30 0 de 30 - +
Invertida 5 de 24 0 de 24 + -
Para modalidades de corriente, se puede utilizar la misma fuente de CC conjuntamente a un miliamperímetro de CC
(máximo 32mA). Polaridad fijada para respuesta no invertida. Polaridad inversa para respuesta invertida.
Señal de corriente
(Impedancia de entrada de 250 ohm)
Respuesta Desplazamiento mA Alcance mA Patillas 2 Patillas 3
No invertida 12 de 30 0 de 30 - +
Invertida 12 de 30 0 de 24 + -
