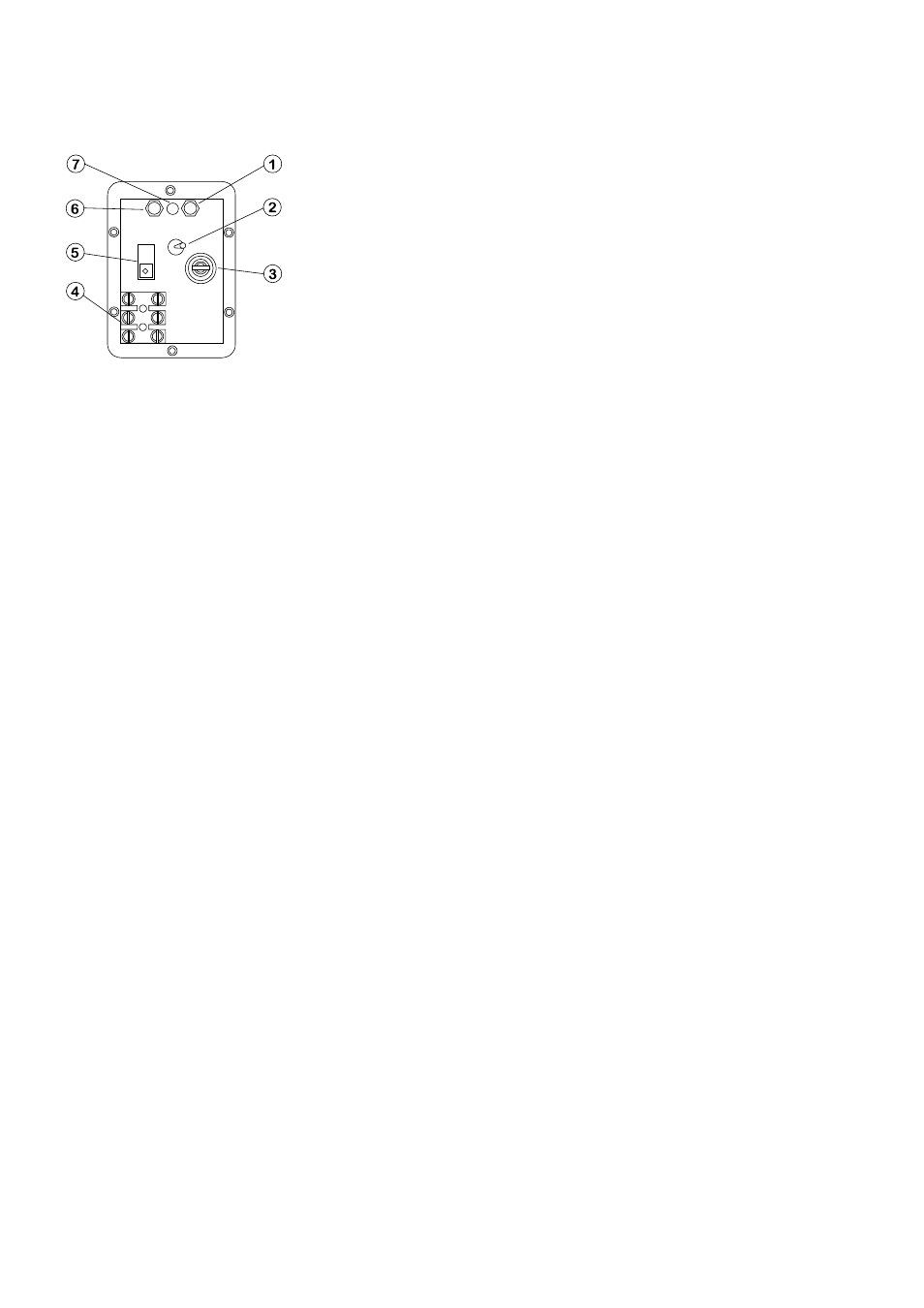

Ranura del panel trasero
La ranura del panel trasero de la bomba aloja lo siguiente:
1 Potenciómetro de desplazamiento de señal 2 Interruptor de tacómetro 3 Portafusibles 4 Bloque terminal 5
Interruptor selector de voltaje 6 Potenciómetro de campo de señal 7 LED de sobrecarga de señal.
Localización de errores
En caso de que la unidad no funcionara, realice las comprobaciones siguientes para determinar si se necesita o no
efectuar servicio.
•
Verificar que la unidad esté encendida.
•
Comprobar que la unidad de bomba tenga alimento de red.
•
Comprobar que el interruptor selector de voltaje esté en la posición apropiada.
•
Revisar el fusible del enchufe de red.
•
Comprobar que la bomba no se haya instalado con entubado incorrecto.
Funcionamiento
Fijación del interruptor
Auto/Man/Máx.
en posición
Man
.
•
Sentido de arranque
Poner en marcha la bomba colocando el interruptor de
Avance/Parada/Marcha
en el sentido
de giro deseado. El sentido de rotación preferido es hacia la derecha (con el fluido entrando por la parte derecha
inferior del cabezal de la bomba), lo que asegurará la mayor duración posible del tubo. Para operar con presiones
superiores, utilícese la rotación en sentido izquierdo.
•
Cebado
Para cebar la bomba a velocidad
Máxima
, poner el interruptor de
Auto/Manual/Máx.
del panel frontal en la
posición de
máx
. Cuando se suelta el interruptor, éste retorna a la posición de manual.
•
Control de velocidad
El dial regulador de velocidad se calibra en porcentaje a la velocidad máxima y tiene una
perilla de fijacion para prevenir los cambios accidentales de velocidad.
•
Parada
Para parar la bomba, se pondrá el interruptor de
Avance/Parada/Marcha
atrás en la posición de
Parada
.
Para cambiar la dirección de flujo, colocar el interruptor de
Avance/Parada/Marcha
atrás en la posición central de
Parada
hasta que el rotor del cabezal de la bomba se detenga y luego se colocará en la dirección de rotación
deseada.
Si se regresa de control automático a control manual, no resulta necesario desconectar la señal de proceso de la bomba
ni ajustar los potenciómetros de calibración.
