27.4 520RE Colocación del elemento
Los cabezales de bomba para elementos de manguera 520RE están ajustados en
fábrica para admitir mangueras de 2,4 mm de pared de Watson-Marlow. Se pueden
utilizar conectores industriales de suelta rápida o conectores sanitarios Tri-clamp;
sin embargo, es imprescindible igualar la presión nominal del elemento con
la presión nominal del cabezal de la bomba, para que se utilicen los ajustes cor-
rectos de oclusión y de velocidad del rodillo y el muelle. La presión nominal del
cabezal de la bomba aparece indicada en la la tapa flexible del rotor, situada en el
centro de éste. La presión nominal del elemento aparece indicada en el manguito de
conexión.
Dese cuenta de que el color de la tapa del rotor se corresponde con el del mangui-
to conector del elemento.
Nota: Para conseguir presiones de 4 bar y 7 bar con una bomba 520RE y el rotor y
el elemento apropriados, la bomba debe girar en el sentido contrario al de las agu-
jas del reloj.

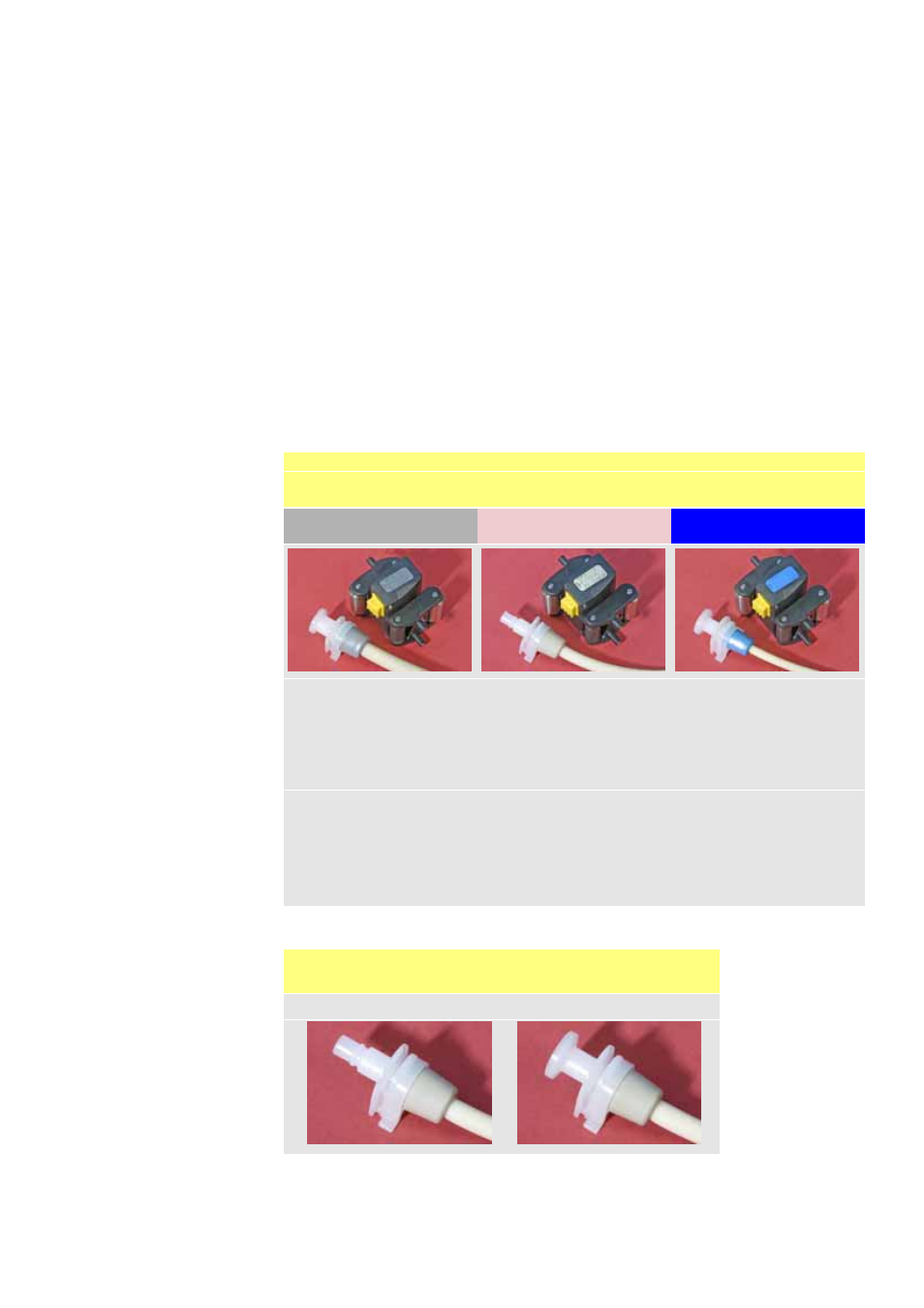

Presiones nominales del elemento y el rotor
Color de la tapa flexible del rotor y del manguito de conexión del
elemento
Gris Beige Azul
520REL
Presiones
de hasta 2 bar (30 psi)
Luces
de 3,2 mm, 6,4 mm y
9,6 mm
520REM
Presiones
de hasta 4 bar (60 psi)
Luces
de 3,2 mm y 6,4 mm
520REH
Presiones
de hasta 7 bar (100 psi)
Luz
de 3,2 mm
Industriales
Marprene
TL
Pumpsil
Neopreno
Chem-Sure
Sanitarias
Bioprene
TL
Pumpsil
Sta-Pure
Chem-Sure
Industriales
Marprene
TM
Chem-Sure
Sanitarias
Bioprene
TM
Sta-Pure
Industriales
Marprene
TH
Sta-Pure
Sanitarias
Bioprene
TH
Sta-Pure
Conectores de elementos para uso industrial y
sanitario
Industriales Sanitarios
