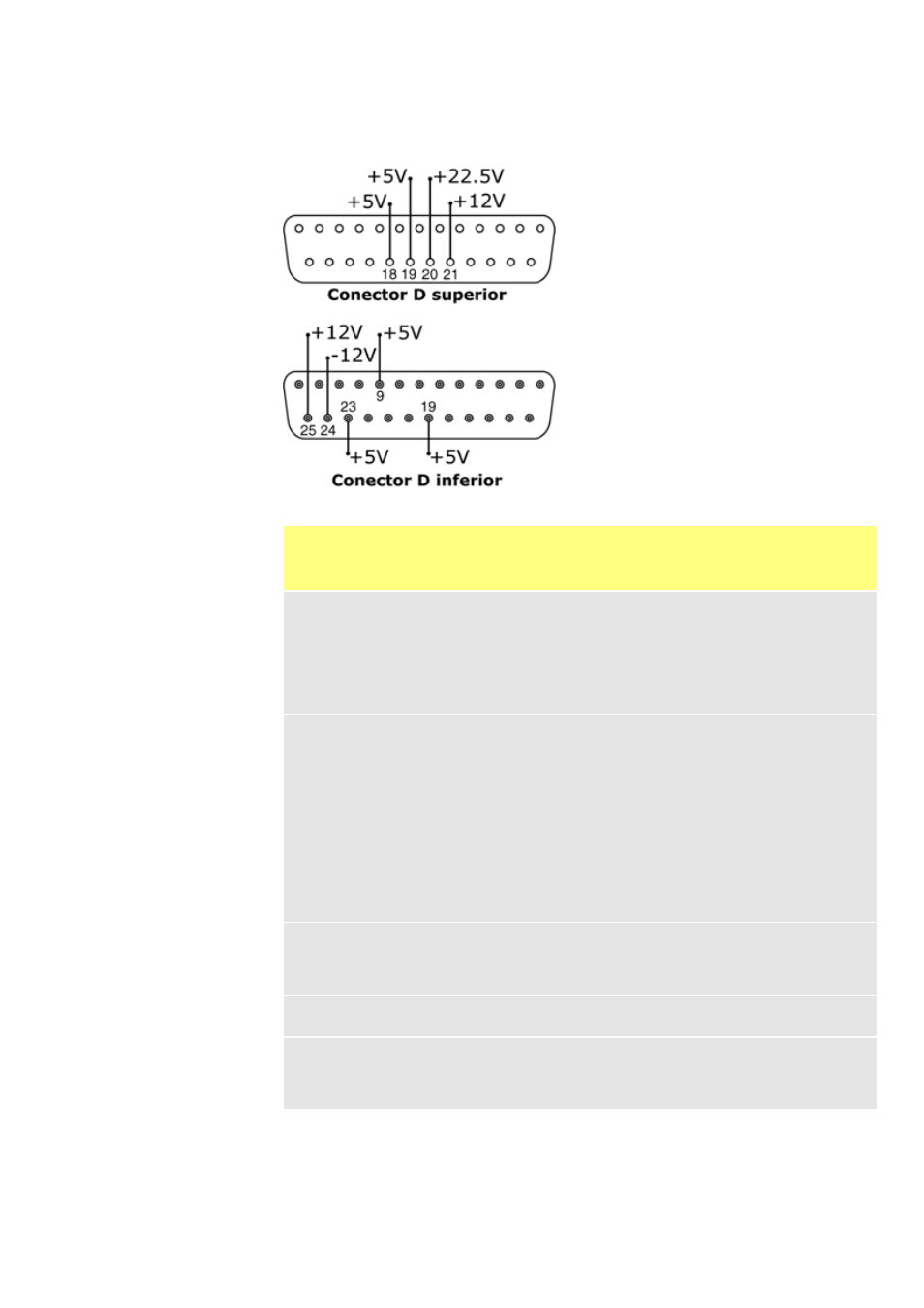

21.10 Tensiones de alimentación
Nota: Todas las alimentaciones CC están estabilizadas excepto la de +22,5 V.
Voltaje
CC Carga
máx. D
inferior D
superior
Uso típico
+5 V 10 mA 9, 19,
23 18, 19 Alimentación de voltaje para
entradas usando interruptor remo-
to.
Alimentación de voltaje posible
para salidas si sólo se necesitan 5
V.
La clavija 9 se usa específicamente
+12 V 10 mA 25 21 Alimentación de voltaje posible
para entradas usando interruptor
remoto.
Alimentación de voltaje posible
para salidas.
Alimentación de voltaje para el
detector de fugas Tube Monitor de
Watson-Marlow.
Alimentación de voltaje parcial (se
requiere también -12V) para el
interruptor de proximidad Watson-
Marlow.
-12 V 10 mA 24 — Alimentación de voltaje parcial (se
requiere también +12 V) para el
interruptor de proximidad Watson-
Marlow.
+22,5 V — 20 Alimentación de tensión para el
módulo de lavado 520N. No utilizar.
+10 V 21 — Voltaje de referencia para el control
de velocidad del potenciómetro
remoto. No utilizar como voltaje de
alimentación general.
