21.5 Entrada de dirección

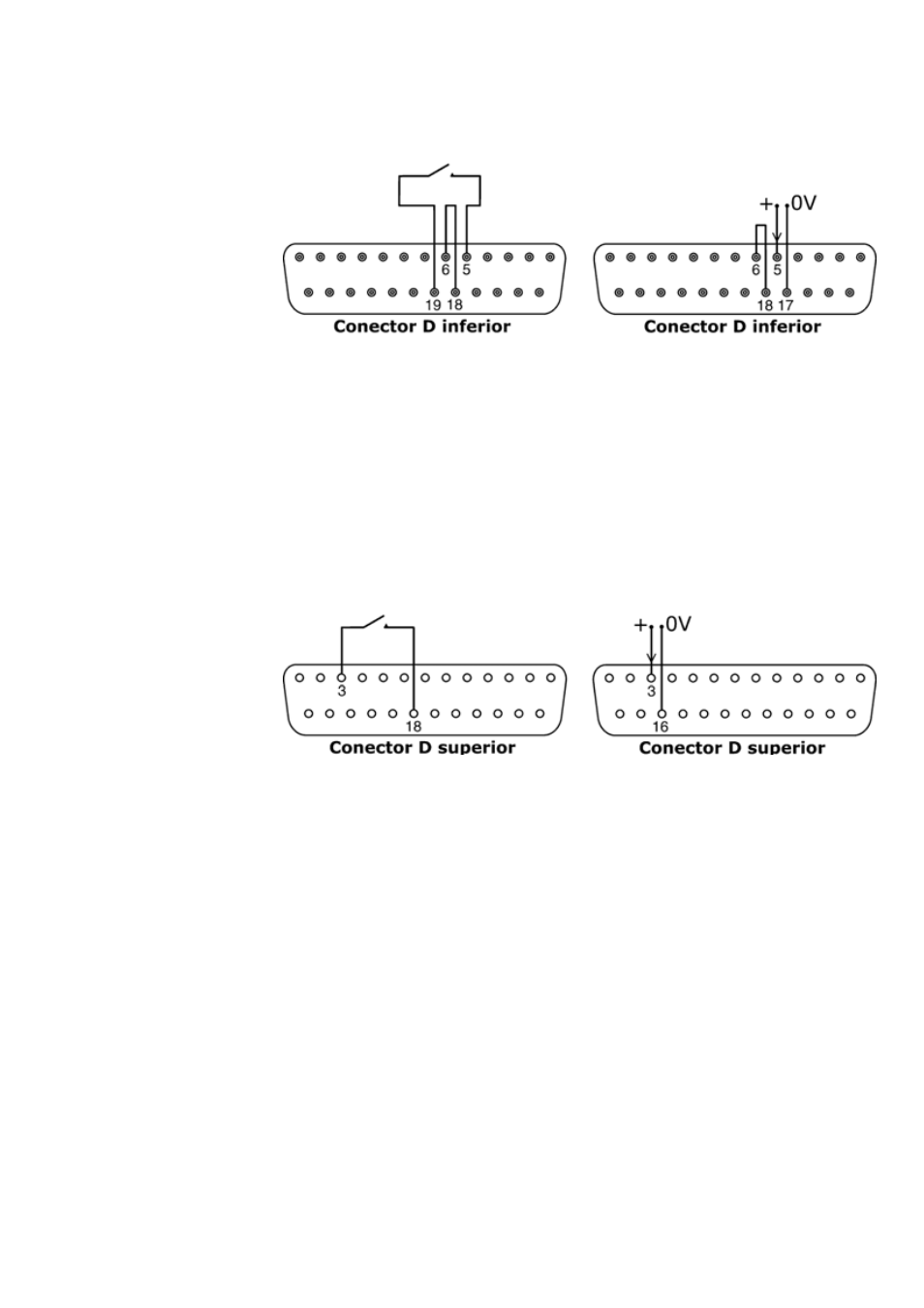

Para habilitar el control remoto del sentido de giro e inhabilitar la tecla SENTIDO
del teclado, conecte las patillas 6 y 18 del conector D inferior. Conecte un interrup-
tor remoto entre las clavijas 5 y 19 del conector D inferior. Interruptor abierto para
rotación en el sentido de las agujas del reloj, cerrado para rotación en sentido con-
trario a las agujas del reloj. Alternativamente, se puede aplicar una señal lógica a la
clavija 5 del conector D inferior, con la clavija 17 puesta a tierra. Una entrada baja
la hace girar en el sentido de las agujas del reloj, mientras que una entrada alta la
hace girar en sentido contrario a las agujas del reloj. En ausencia de conexión, la
bomba adopta por omisión la rotación en el sentido de las agujas del reloj.
21.6 Conmutación automático / manual
Conecte un interruptor remoto entre las clavijas 3 y 18 del conector D superior.
Interruptor cerrado para control automático; abierto para control manual.
Alternativamente, se puede aplicar una entrada lógica a la clavija 3 del conector D
superior, con la clavija 16 puesta a tierra. Una entrada alta corresponde al control
automático, mientras que una entrada baja corresponde al control manual.
