Manuel del usario Watson-Marlow 620DuN y 620Du 68
Nota: La conexión CTS con la patilla 8 es opcional, para uso cuando se necesitan
condiciones de error.

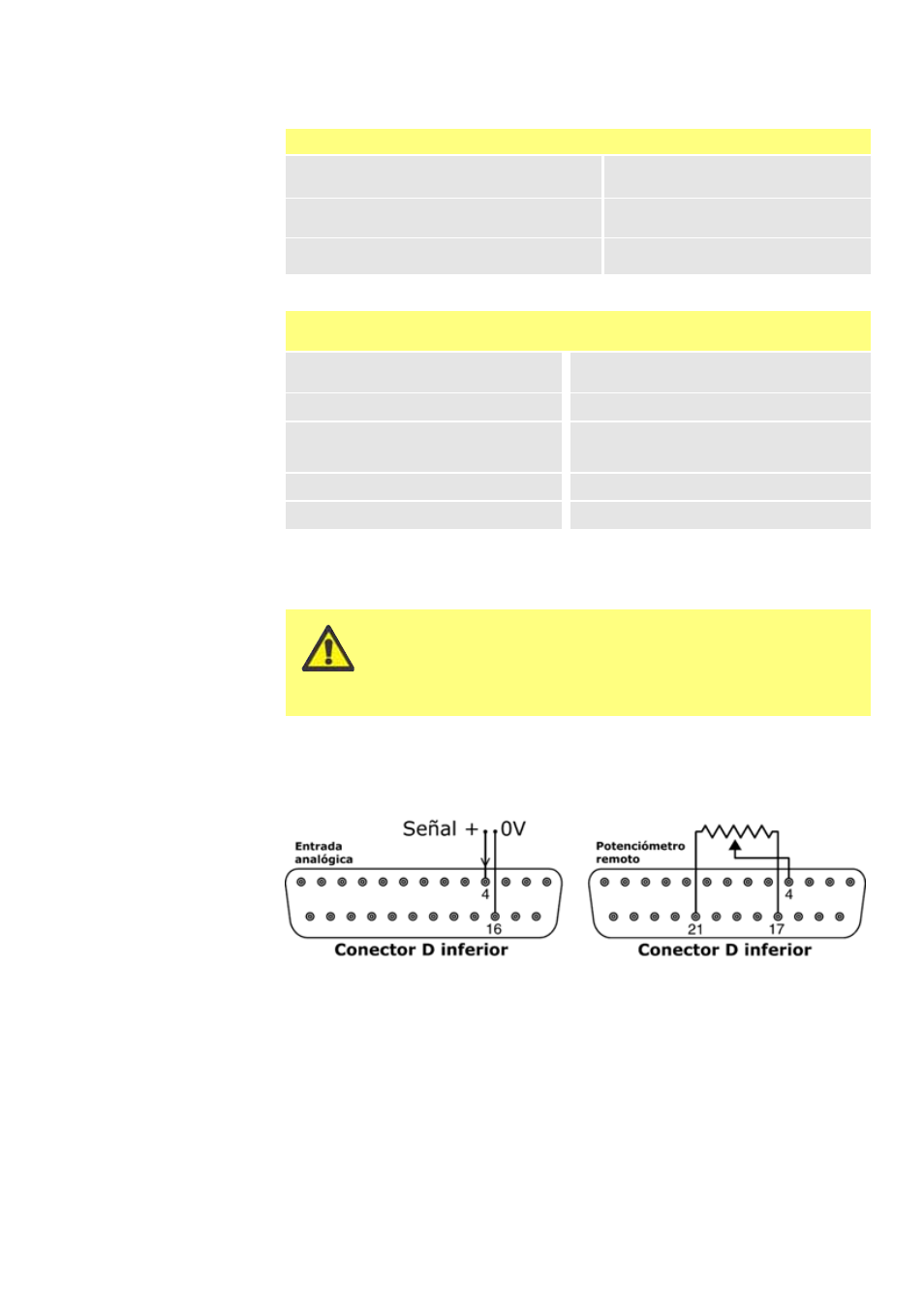

23.1 Velocidad: entrada analógica 1
Es posible controlar la velocidad de la bomba remotamente mediante uno de estos
métodos: una señal analógica de voltaje dentro del intervalo 0-10 V ó 1-5 V; o una señal
analógica de corriente dentro del intervalo 4-20 mA; o bien un potenciómetro remoto.
La señal de proceso analógica debe aplicarse a la patilla 4 del conector D inferior. 0 V a
la clavija 16. La bomba suministrará un caudal creciente para una señal de control en
aumento (respuesta no invertida) o un caudal creciente para una señal de control
descendente (respuesta invertida). Véase la sección 18.2, Analógico en el menú
Configuración.
Nunca aplique voltaje de la red a los conectores D. Aplique
las señales correctas a las clavijas mostradas. Limite las
señales a los valores máximos especificados. No aplique
tensión a otras clavijas . Podrían producirse daños
permanentes no cubiertos por la garantía.
Patilla Función Patilla Función
1 - 6 -
2 RX (recepción de datos) 7 -
3 TX (transmisión de datos) 8
CTS (Listo para enviar.
Activo = bajo)
4 - 9 -
5 0 V Cubierta
Ajustes RS232
Baudio
Ajuste Configuración, Baudio.
El ajuste de fábrica es 9600
Paridad Ninguna
Bits de
parada
2
Protocolo de
conexión
Ninguna
Bits de
datos
8
Eco
automático
Activado
