Watson-Marlow 620DuN - Manual (Página 34)

Manuel del usario Watson-Marlow 620DuN y 620Du 34
Seleccione Analógico en el menú Configuración usando las teclas ARRIBA o
ABAJO y presione ENTER para confirmar su elección.
Se mostrarán cuatro opciones: Entrada 1 – velocidad, Escalado – carrera,
Compensación y Salir.
Entrada 1 – velocidad permite al usuario comunicar a la bomba qué tipo de señal
aplicará al conector Analógico 1, o bien escoger la opción de programa. Si selecciona
Programa en el menú subsiguiente, el usuario puede escoger su tipo de entrada y
comunicar a la bomba las velocidades a las que debe funcionar al recibir una señal de
control del proceso baja o alta. Véase la sección 18.2.1, Entrada 1 – velocidad.
Escalado – carrera permite al usuario deshabilitar el control de escalado, o si desea
habilitar el escalado, comunicarle a la bomba qué tipo de señal aplicará al conector
Analógico 2, o bien escoger la opción de programa. Si selecciona Programa en el menú
subsiguiente, el usuario puede escoger su tipo de entrada y comunicar a la bomba la
velocidad proporcional a la que debe funcionar al recibir una señal de control del proceso
baja o alta. Véase la sección 18.2.1, Entrada 1 – velocidad.
Compensación muestra el menú Compensación, anteriormente descrito. Véase la
sección 18.1, Compensación.
Salir devuelve al usuario a la primera sección del menú Configuración. Véase la sección
18, Configuración.
18.2.1 Entrada 1: velocidad
Seleccione Entrada 1 – velocidad usando las teclas ARRIBA o ABAJO y presione
ENTER para confirmar su elección.
La bomba ofrecerá tres opciones más: 4-20 mA, 0-10 V y 1-5 V. Seleccione una
opción mediante las teclas ARRIBA o ABAJO y presione ENTER para confirmar su
decisión.

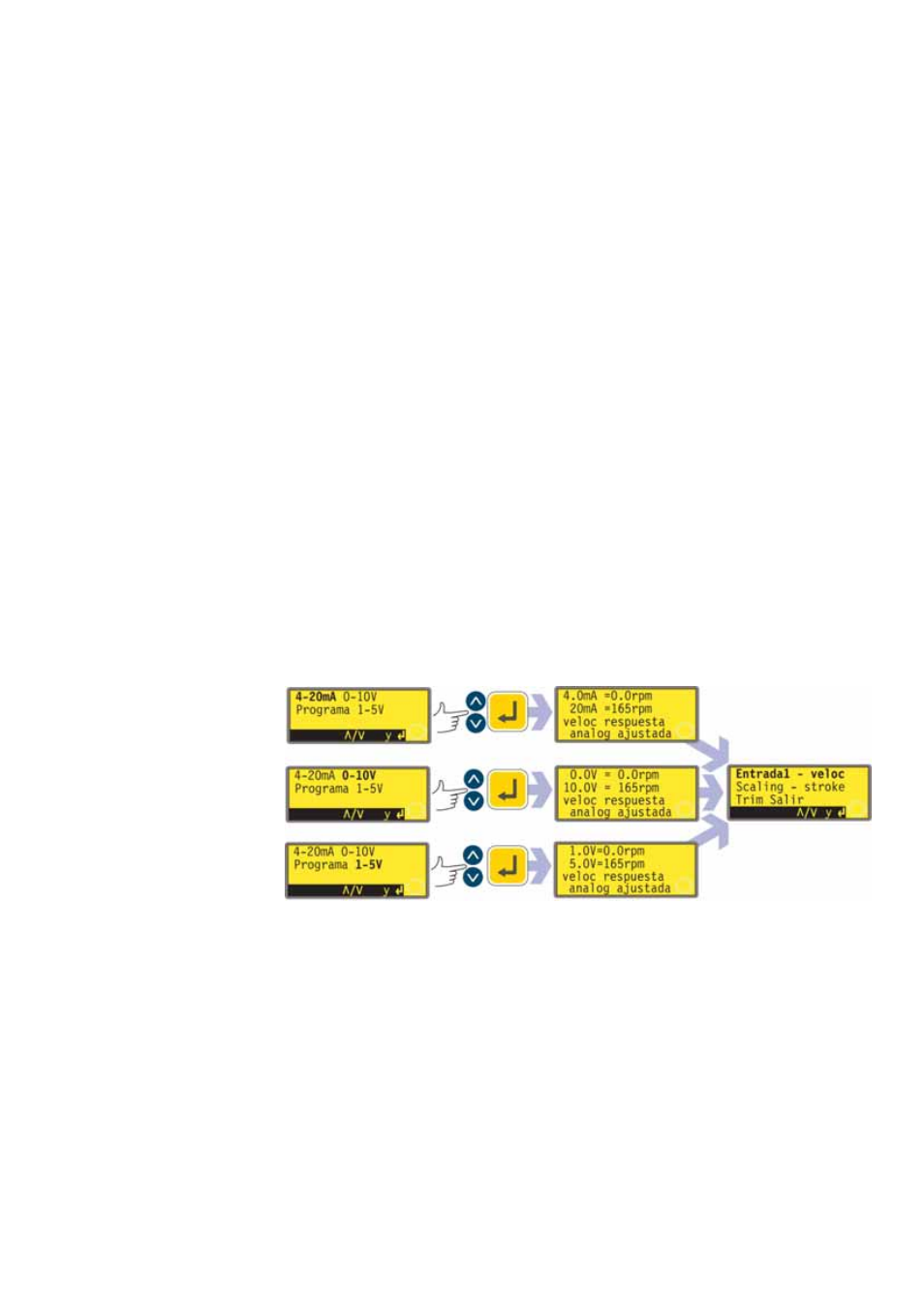

La bomba configura los datos de respuesta de hardware y de ajuste de fábrica y
muestra brevemente una pantalla de confirmación. El sistema devuelve al usuario a
la pantalla de configuración Analógico. A continuación se incluyen algunas cifras de
muestra.
Alternativamente, el usuario puede seleccionar Programa para configurar la bomba
para que responda de una forma programada por el usuario a cualquier gama de
señal de proceso dentro de 4-20 mA, 0-10 V ó 1-5 V.
