Manuel del usario Watson-Marlow 620DuN y 620Du 65
Nota: Todas las alimentaciones de CC son estabilizadas.

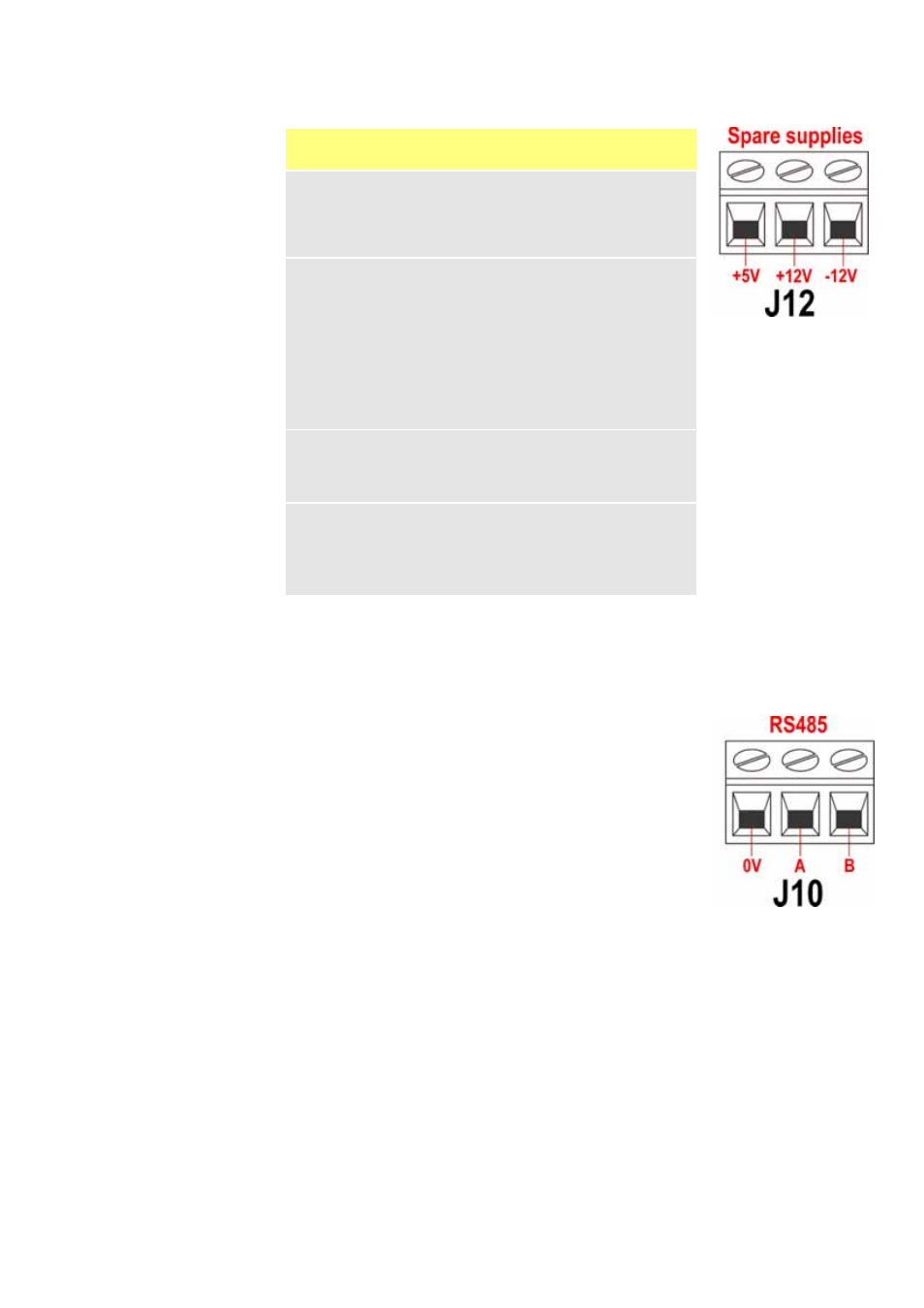

22.14 Entrada RS485
Conecte su enlace a la red en J10 usando un par trenzado y
blindado: A con A, B con B, blindaje con 0 V. Asegúrese de que
la bomba esté configurada para funcionar con control de red.
Con la misma señal RS485 se puede controlar más de una
bomba: conecte todas las bombas en paralelo. Véase la sección
25, Control y funcionamiento en red.
Voltaje CC
Carga
máx.
Uso típico
+5 V 10 mA
Alimentación de voltaje para
entradas usando interruptor remoto.
Alimentación de voltaje posible
para salidas si sólo se necesitan
5 V.
+12 V 10 mA
Alimentación de voltaje posible para
entradas usando interruptor remoto.
Alimentación de voltaje posible
para salidas. Alimentación de
voltaje para el detector de fugas
Tube Monitor de Watson-Marlow.
Alimentación de voltaje parcial (se
requiere también -12 V) para el
interruptor de proximidad Watson-
Marlow.
-12 V 10 mA
Alimentación de voltaje parcial (se
requiere también +12 V) para el
interruptor de proximidad Watson-
Marlow.
+10 V
(desde J7)
Voltaje de referencia para el
control de velocidad del
potenciómetro remoto. No utilizar
como voltaje de alimentación
general.
