ESPECIFICACIONES
79

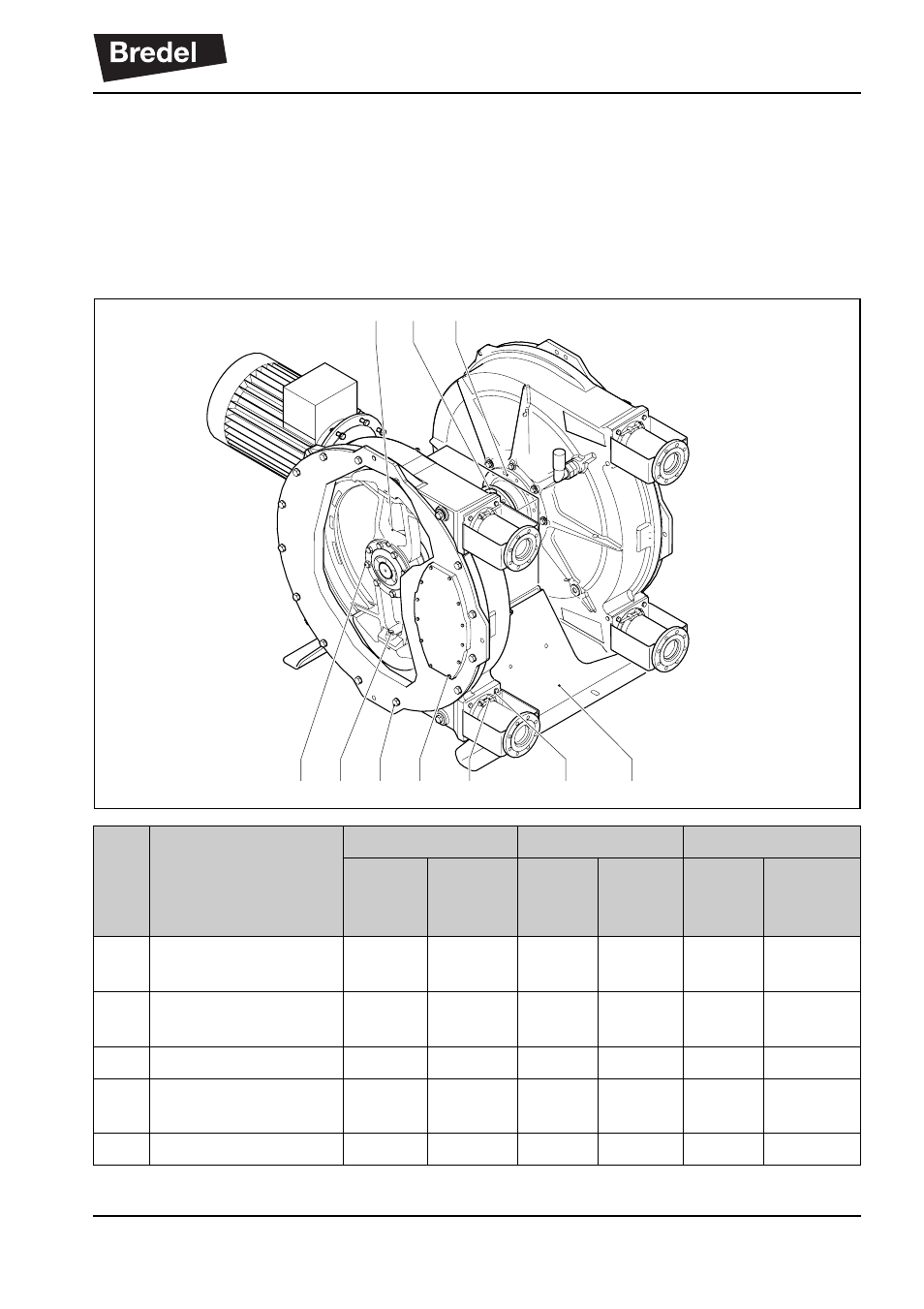

11.1.6 Pares de apriete
* Peso neto máximo de la bomba peristáltica con el reductor y el motor eléctrico.
** Peso de un cabezal de bomba montado completamente, incluyendo manguera y lubri-
cante.
*** Cabezal de la bomba sin tapa, manguera, lubricante, bridas, soportes de bridas, abraza-
deras de manguera, insertos y eje impulsor.
Pos Descripción Bredel 265 Bredel 280 Bredel 2100
Par de
apriete
[Nm]
Tamaño
de
perno
*
Par de
apriete
[Nm]
Tamaño
de
perno
*
Par de
apriete
[Nm]
Tamaño
de
perno
*
A Zapata de presión
tornillo(s) 85 M12x70 208 M16x90 208 M16x100
B Ventanilla de inspec-
ción 8 M8x35 8 M8x35 8 M8x45
C Tapa 210 M16x35 210 M16x35 400 M20x55
D Abrazadera de man-
guera
**
40 M10 40 M10 40 M10
E Soporte de brida 50 M10x25 85 M12x25 85 M12x30
D B C A F E H
G I J
