MANTENIMIENTO
65

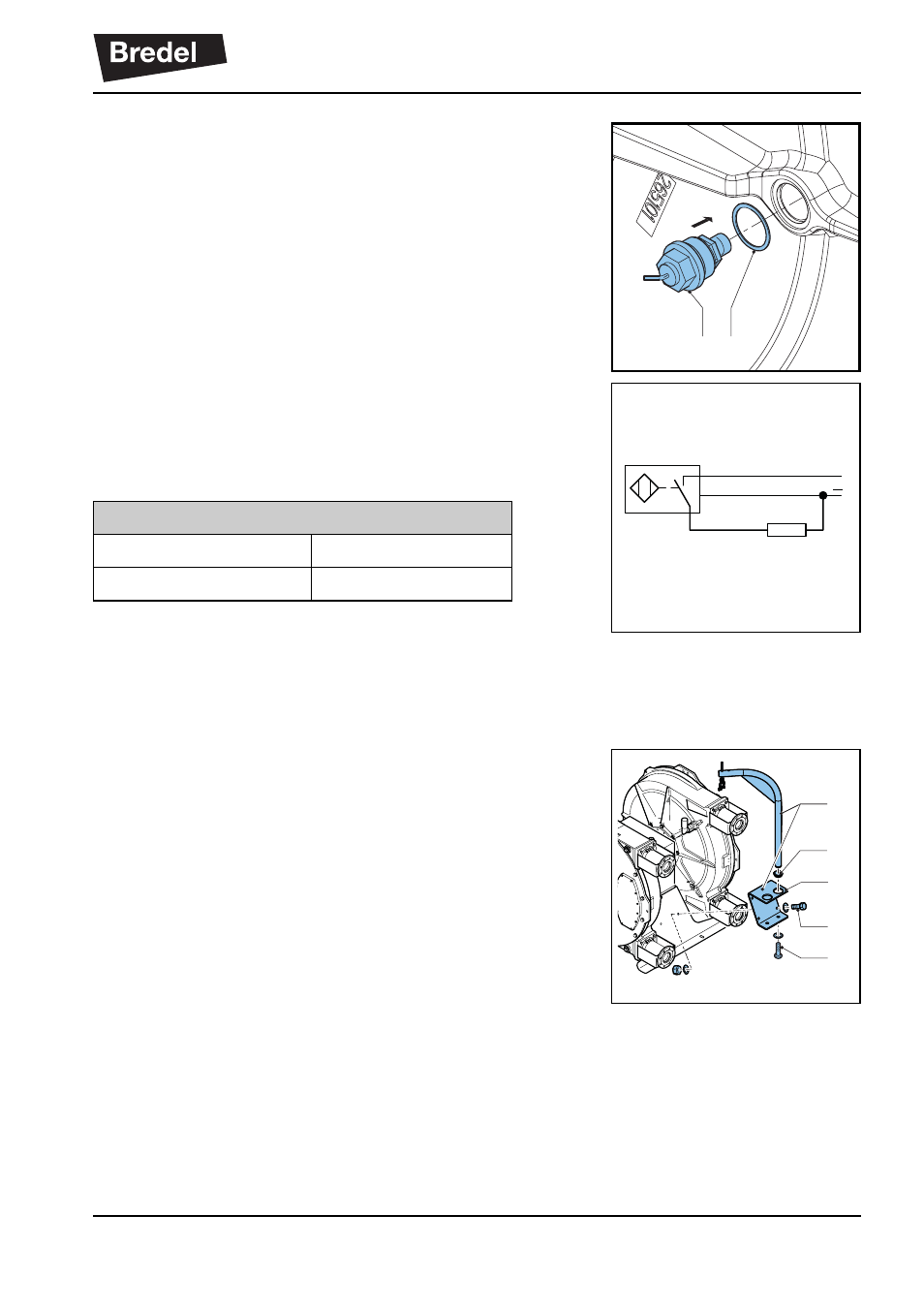

6. Fije el tapón con el sensor inductivo (A) junto
con la junta de estanqueidad (B) en la carcasa
de la bomba.
7. Rellene la carcasa de la bomba con lubricante
Bredel hasta el nivel adecuado.
8. Realice la conexión eléctrica del sensor
mediante el cable de PVC de 2 metros de largo
(3 x 0,34 mm
2
). Consulte el esquema de
conexión más abajo.
8.9.4 Instalación del dispositivo de elevación de
la tapa (CLD) en una configuración
horizontal
1. Defina la posición.
El dispositivo de elevación de la tapa (CLD)
debe montarse en la bancada en la posición
contraria del lado del motor. Consulte la
ilustración.
2. Monte el soporte.
Monte el soporte (A) con los elementos de
fijación (B) suministrados en la bancada de la
unidad.
El par de apriete de los pernos debe ser
210
Nm.
3. Introduzca el polo de elevación.
A B
BN
BU
BK
+
pnp
Especificaciones
Tensión 10 ... 30 V CC
Corriente Máx. 150 mA
A
B
E
C
D
