MANTENIMIENTO
66
El polo de elevación (C) se fija en el lado
inferior del soporte con un perno (D). Además,
el polo de elevación es soportado mediante un
anillo (E), que se coloca en el orificio del
soporte.

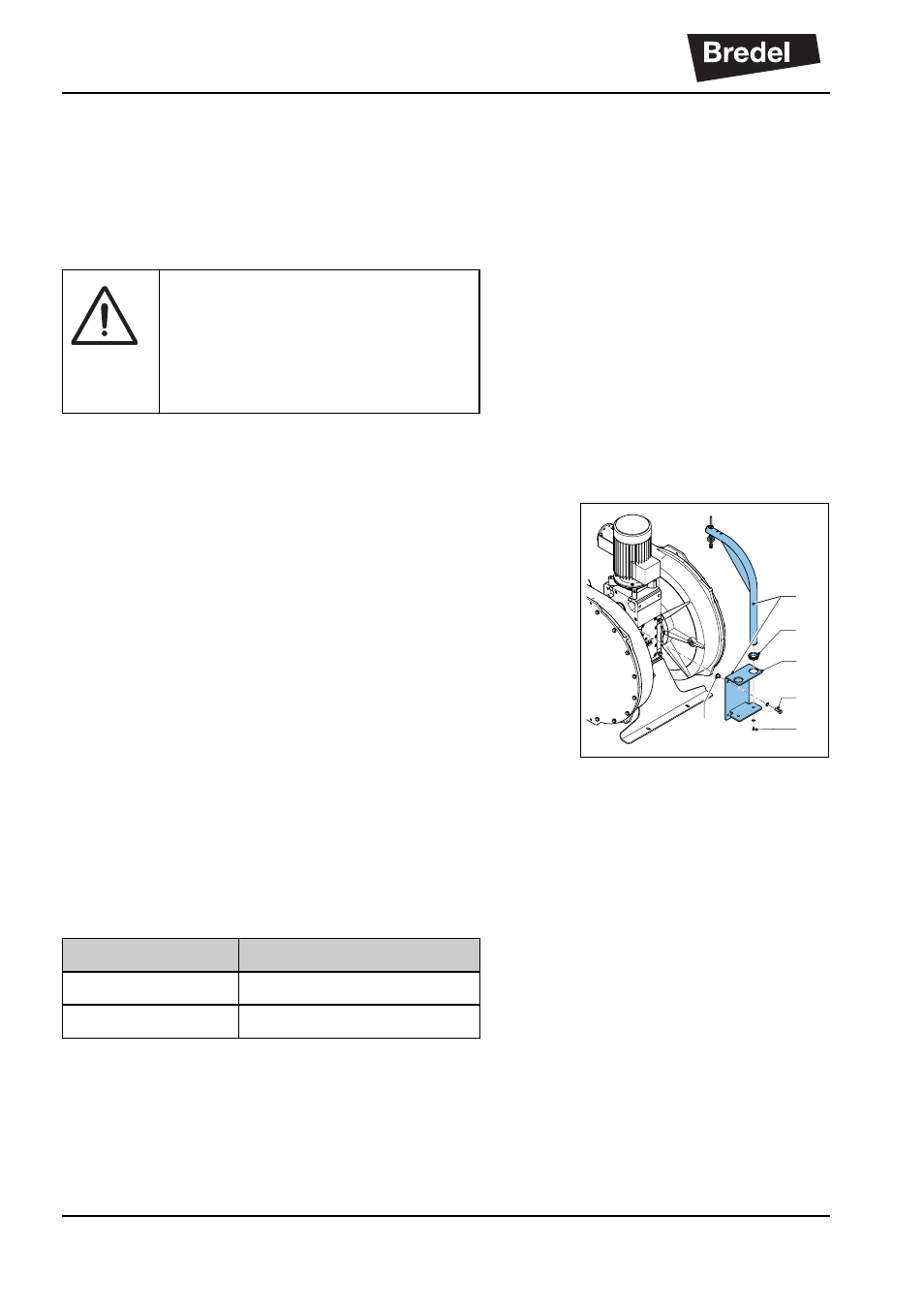

8.9.5 Instalación del dispositivo de elevación de
la tapa (CLD) en una configuración vertical
1. Defina la posición.
El dispositivo de elevación de la tapa (CLD)
debe montarse con la ayuda de un manguito de
rosca hembra en el reductor. Esto puede
hacerse a ambos lados del reductor. Consulte
la ilustración.
2. Monte el soporte.
Monte el soporte (A) con los elementos de
fijación (B) suministrados y el manguito de
rosca hembra (F) en el reductor. El manguito
debe colocarse en el espacio del reductor
utilizado para fijar el reductor a una bancada o
soporte.
El par de los pernos debe ser el indicado en la
siguiente tabla.
3. Introduzca el polo de elevación.
ADVERTENCIA
No supere el peso de elevación
máximo permitido de 200 kg/440
lbs durante la elevación de la tapa.
Esto también se indica en el CLD.
A
B
E
C
D F
Tamaño de perno Par
M16 210 Nm
M20 400 Nm
