2.6.7 Arranque/parada
remota cuando se ha
pulsado AUTO

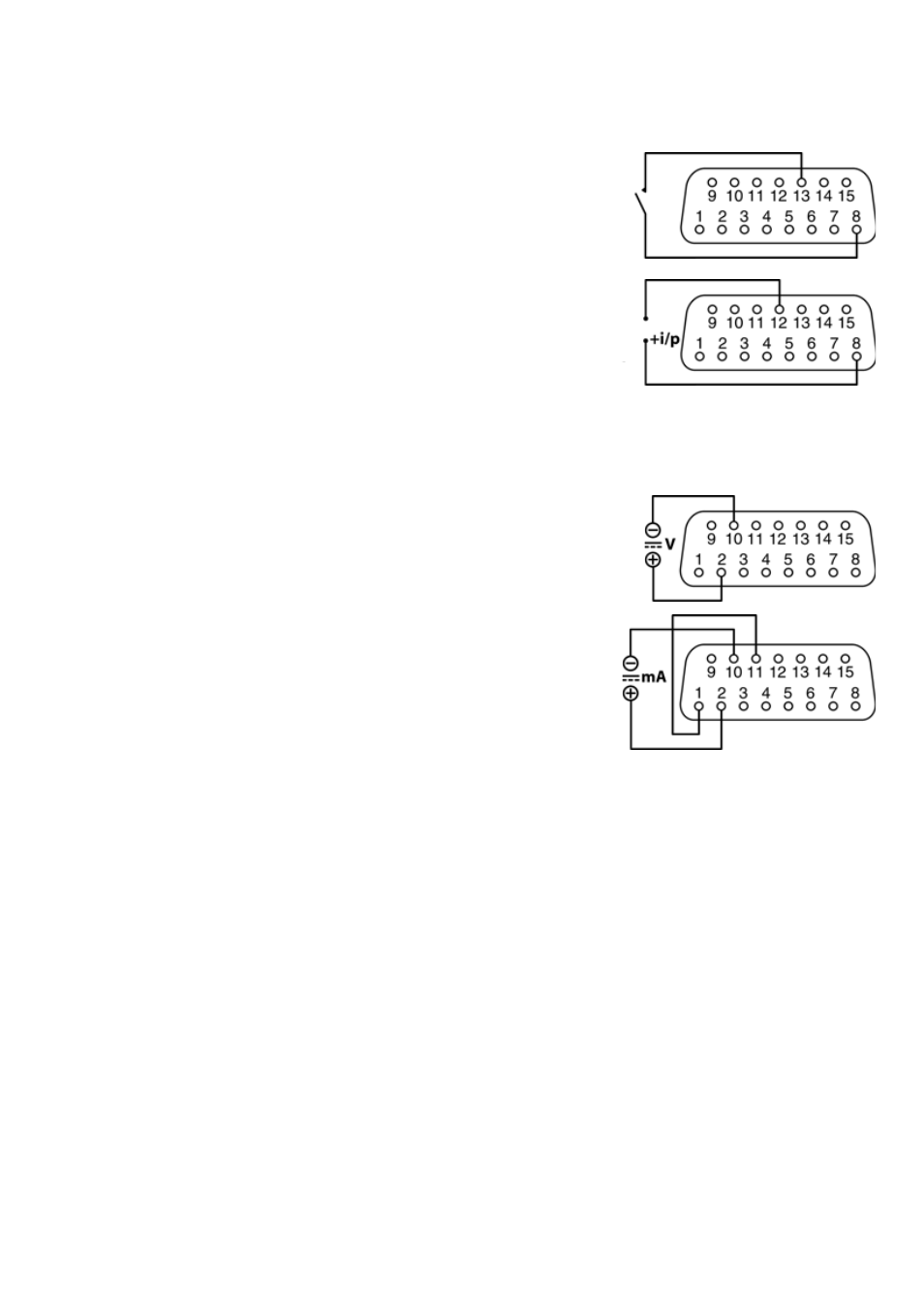

Conecte un interruptor entre las clavijas 8 y 13.
O BIEN:
Aplique una señal lógica LTT a la clavija 8, con la
clavija 12 puesta a tierra.
Véase la sección 2.6.1 Parada/arranque remotos
para ver las instrucciones para parada/arranque
remotos si no se ha pulsado AUTO.
2.6.8 Velocidad: entrada
analógica
Cuando se ha pulsado AUTO, la velocidad de la
bomba puede controlarse remotamente mediante
una señal analógica tipo 0-10 V ó 4-20 mA. La
bomba suministrará un caudal creciente para una
señal de control en aumento.
Señal de tensión
0-10 V CC. Impedancia de entrada: 24 k Ω.
Conectar a una fuente de tensión: terminal negati-
vo a la clavija 10; terminal positivo a la clavija 2.
Señal de corriente
4-20 mA. Resistencia de entrada: 250 Ω.
Conecte un enlace entre las clavijas 1 y 11.
Conectar a una fuente de corriente: terminal nega-
tivo a la clavija 10; terminal positivo a la clavija 2.
0 V
Cerrar para
parar
Señal lógica
alta para
parar
