Bombas Watson-Marlow 120U IP31: Instrucciones de manejo 7
2.5 Cableado de
control remoto

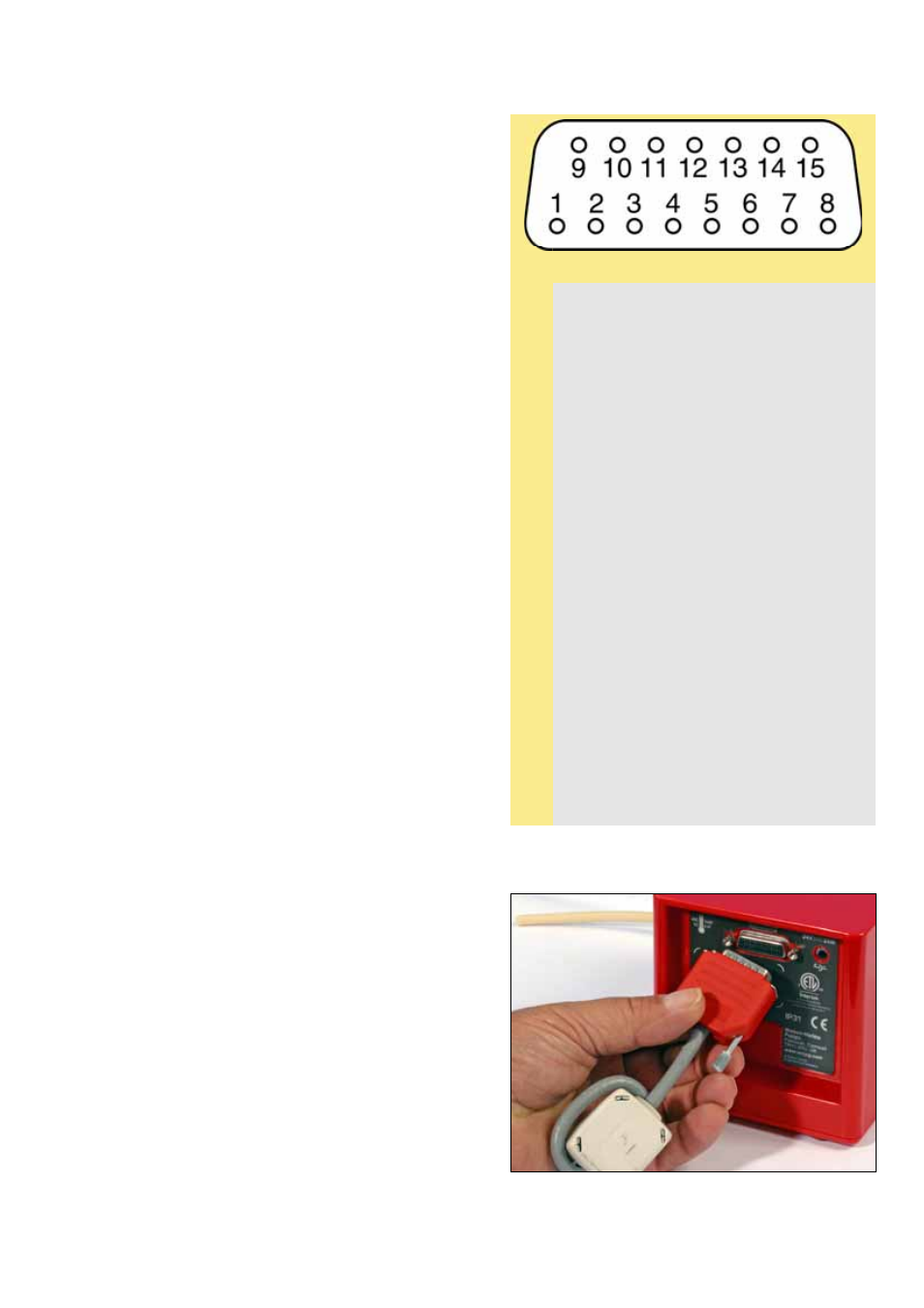

Para conectar la bomba a otros dispositivos se
utiliza un conector hembra tipo D de 15 clavijas,
situado en la parte posterior de la bomba.
Se debe usar un cable de control blindado con el
contra-conector macho tipo D para hacer las conex-
iones de control.
Cable de control recomendado: 7 torones 0,2 mm,
24 AWG, blindado, circular, de hasta 15 almas.
El contra-conector tipo D de 15 clavijas debe
conectarse a la bomba antes de proporcionar
el suministro eléctrico a la bomba. Cualquier
cambio en el contra-conector D, debe hacerse
fuera de la bomba y este debe reconectarse
antes de aplicar el suministro eléctrico a la
bomba.
Esta bomba cumple todos los requisitos de compat-
ibilidad electromagnética con hasta 3 m (10 pies)
del tipo de cable anteriormente especificado. A una
distancia mayor, el usuario es responsible de garan-
tizar un funcionamiento seguro y confiable de la
bomba en modo remoto y automático.
Para minimizar las interferencias electromagnéticas
el cableado del conector tipo D de 15 clavijas debe
estar blindado. El blindaje debe estar conectado a
tierra en el extremo de donde viene la señal. Para
reducir aún más las interferencias electromagnéti-
cas, el cableado blindado debe hacerse pasar una o
dos veces por una chapa protectora de ferrita o por
un núcleo de ferrita circular.
La tierra de las señales y de las líneas de CC en esta
bomba están aisladas de tierra externa por cuenta
de la fuente de alimentación externa de la bomba.
Puede conectarse a interfaces de 0 V aisladas o
puestas a tierra. La salida TTL (lógica transistor-
transistor por sus siglas en inglés) se compone de
dos estados: nominalmente 0 V y 5 V; pero en la
práctica < 0,4 V (<16 mA) y 2,4 - 5 V (< 0,4 mA).
No están indicadas para excitar relés.
Nº
clavija
Entrada o
salida
Función Con referencia a
1 Entrada digital
Selección de
entrada de señal
analógica de
corriente o de
voltaje
Conexión a tierra
digital para
corriente
2
Entrada
analógica
Entrada
analógica de
señal de voltage
o de corriente (+)
Con referencia a
conexión a tierra
analógica
3 Tierra Conexión a tierra analógica (0 V)
4 Entrada digital
Habilitación de
SENTIDO de
Giro remoto Conecte a tierra
digital para
habilitar
5 Entrada digital
SENTIDO de
Giro remoto
Conectar a 5 V CC
para operación
anti-horaria
7 Entrada digital
Selección de
modo manual o
automático
Conectar a
suministro de
5 V CC para modo
automático
8 Entrada digital
Arranque/Parada
remota
Conectar a sumin-
istro de 5 V CC
para detener
9
Salida
analógica Salida analógica
del tacómetro
Con referencia a
conexión a tierra
analógica
(señal de 0-5 V
CC)
10 Tierra Conexión a tierra analógica (0 V)
11 Tierra Conexión a tierra digital (0 V)
12 Tierra Conexión a tierra digital (0 V)
13 Suministro CC
Suministro de
5 V CC (+) Con referencia a
tierra
14 Salida digital
Salida de alarma
(5 V TTL) Con referencia a
tierra digital
15 Suministro CC
Suministro de
12 V CC (+) Con referencia a
tierra
Nota: La asignación de clavijas de la 120U es
distinta de la asignación de clavijas de la 101U
y la 401U. Ver al dorso para más detalles.
