Bombas Watson-Marlow 120U IP31: Instrucciones de manejo

10

2.6.3 Salida CC del
tacómetro

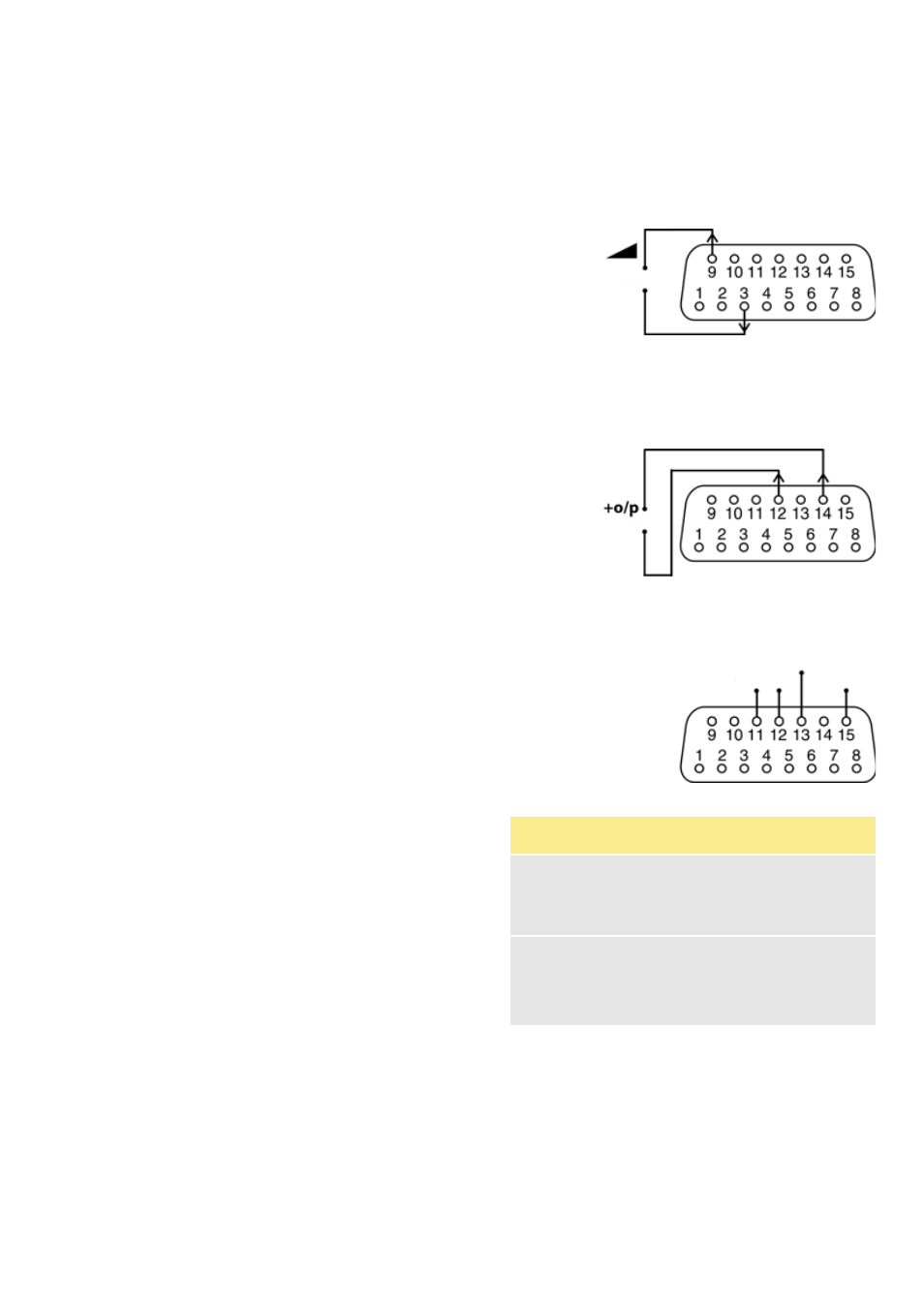

Para la salida CC del tacómetro:

Conecte los instrumentos externos: terminal
positivo a la clavija 9; terminal negativo a la clavija
3.

Nota: Esta salida está diseñada para entradas de
equipos con baja resistencia nominal de 1k

Ω.

2.6.4 Salida alarma
digital

Para salida de alarma digital (sólo errores de
sistema):

Conecte un dispositivo LTT externo: terminal
positivo a la clavija 14; terminal negativo a la
clavija 12.

2.6.5 Tensiones de
alimentación

Hay +5 V CC en la clavija 13. Hay +12 V CC en la
clavija 15. Tolerancias superiores al 10%. Ambas
alimentaciones están estabilizadas. Tierra a clavija
11 ó 12.

Voltaje
CC

Carga
máx.

Uso típico

+5 V

10 mA

13

Alimentación de
tensión para entradas
que utilizan un
interruptor remoto.

+12 V

10 mA

15

Alimentación de
tensión posible para
entradas que utilizan
un interruptor
remoto.

0 a +5 V CC

0 V

0 V

Referencia

cualquiera de

las conexiones

a tierra

Señal lógica

baja: Correcta

Señal lógica

alta: alarma

+5 V CC

+12 V CC

Tierra
