Tecfluid LU Series - Manual (Página 7)

7

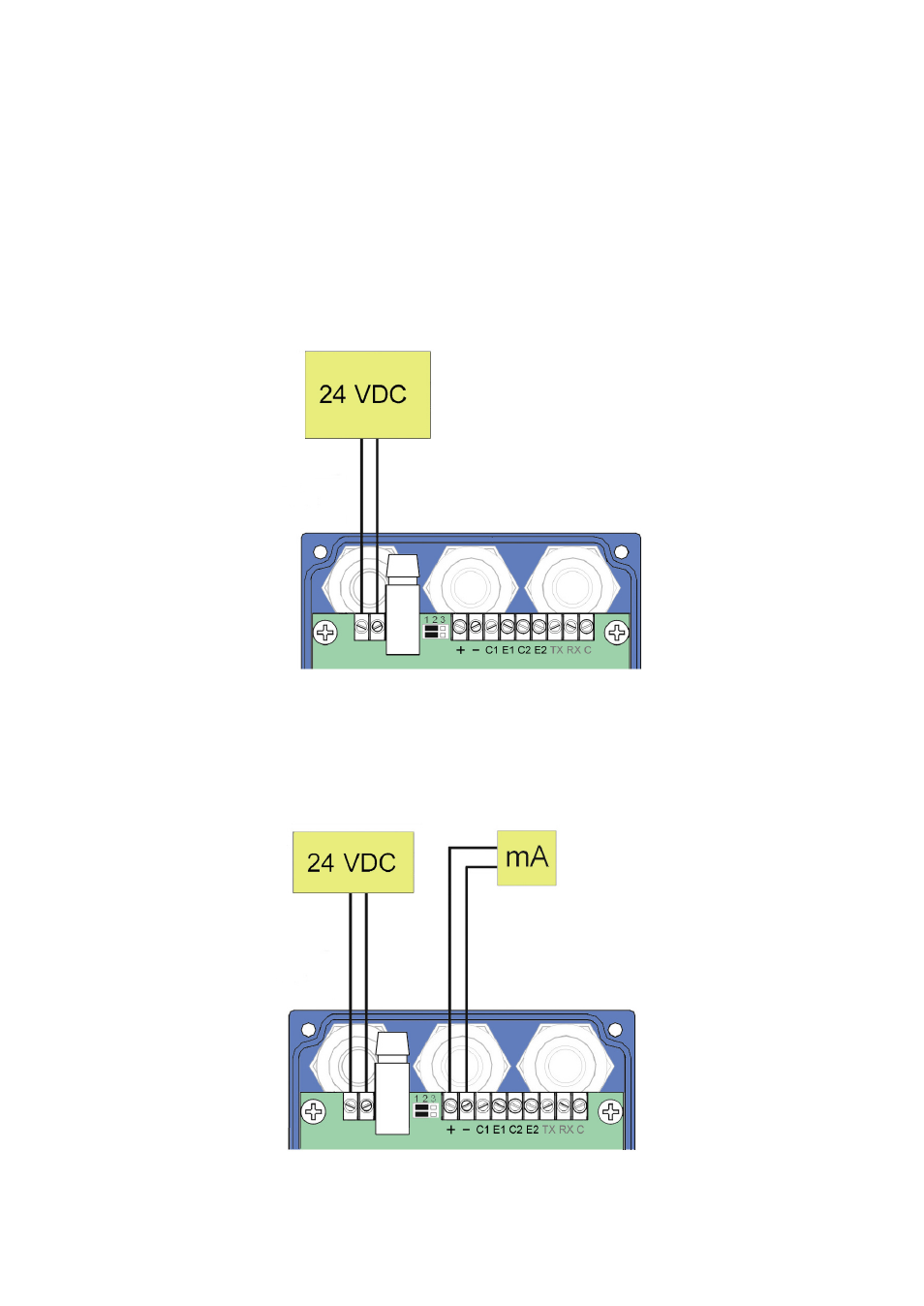

3.1.2 Conexión de la salida analógica
Terminal
+ mA (positivo).
-
mA (negativo).
3.1 Conexión de la alimentación y salida analógica (modelos LU9X)
Los modelos LU9X (LU91, LU93, LU91H, LU93H) son instrumentos de sistema 4 hilos
(utilizan 2 hilos para la alimentación y 2 hilos para la salida analógica). En la página 9
pueden verse ejemplos de posibles conexiones.
3.1.1 Conexión de la alimentación (modelos LU9X)
Terminal
_ 0 V (-)
_ 24 V (+)
La alimentación está provista de un puente de diodos que permite realizar la conexión
sin tener en cuenta la polaridad.
