11

3.4 Ejemplos

de

conexión

Las dos formas más habituales de conectar las salidas de alarma son en modo NPN o PNP,
dependiendo de si la carga está conectada al terminal positivo o negativo.

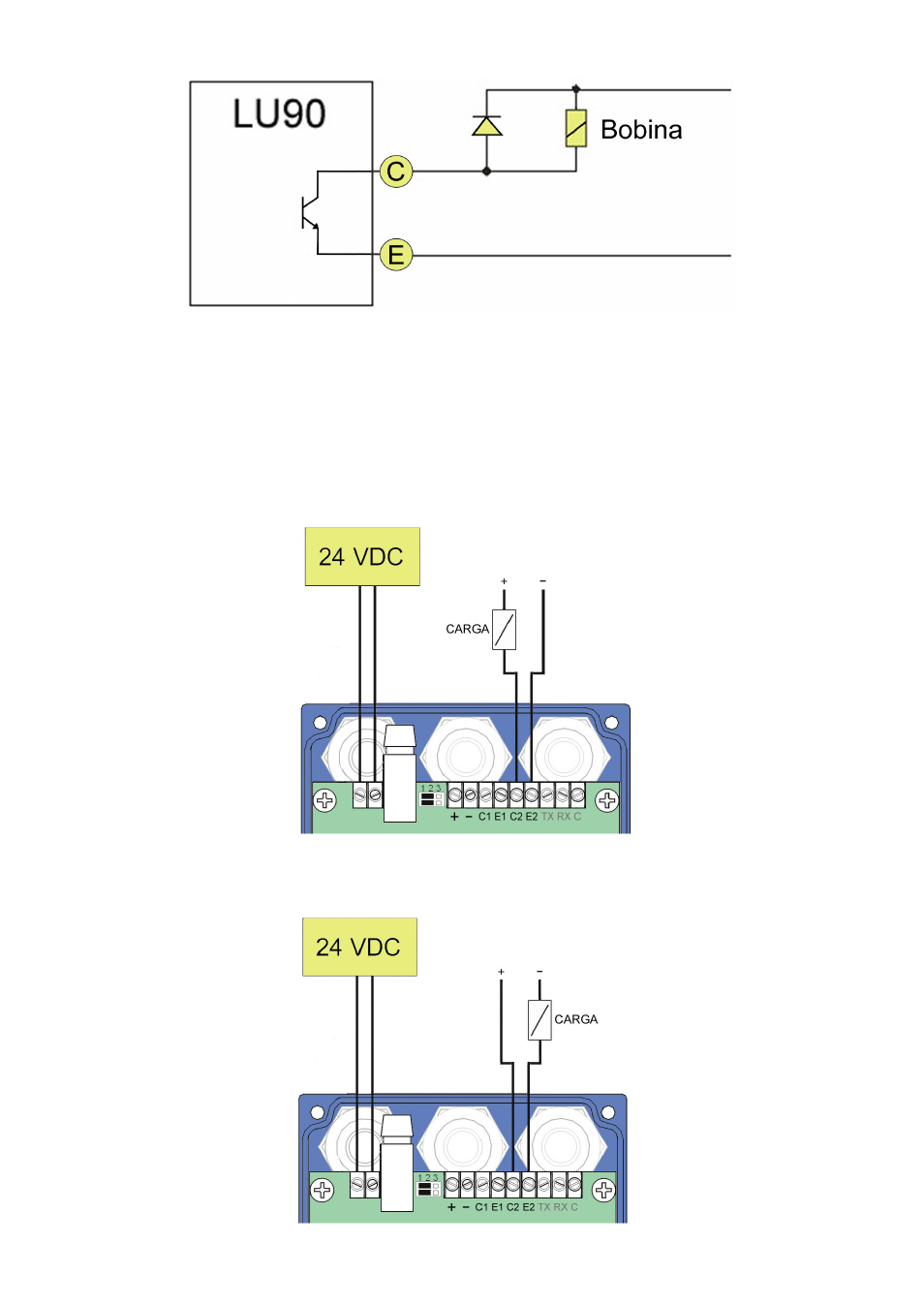

En las dos figuras siguientes se puede un ejemplo de conexión para la alarma 2 en modo
NPN y PNP.

Conexión NPN

Conexión PNP
