El tanto por ciento de llenado se calcula teniendo en cuenta los puntos de distancia al fondo
(ver punto 5.2) y distancia al tope, según la siguiente fórmula:
Este dato es necesario si se requiere que el instrumento funcione en modo nivel o modo
porcentaje (ver punto 4.2 ).

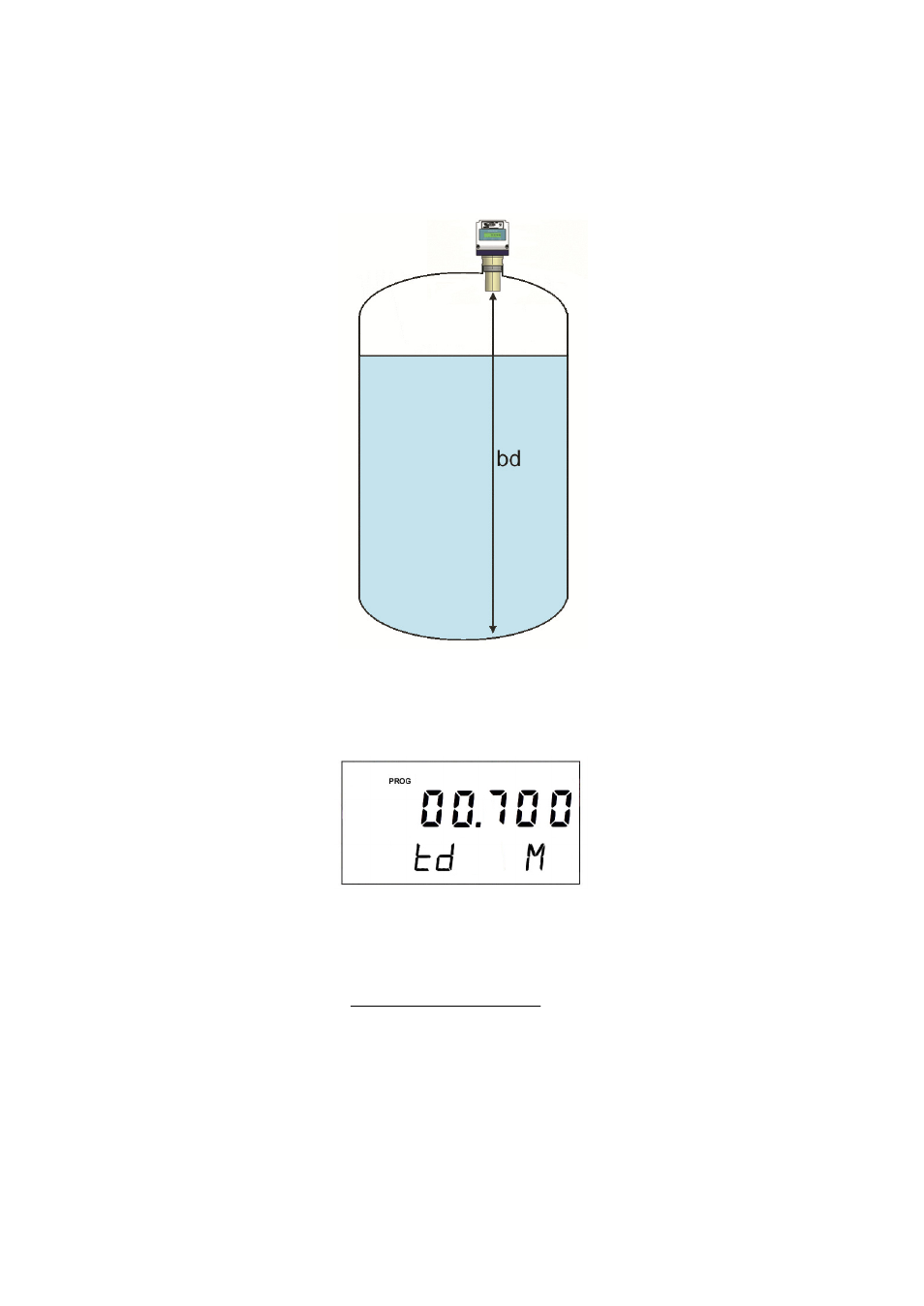

En la figura puede verse la distancia bd. La medida en modo nivel o modo porcentaje toma
como referencia esta distancia. En el caso de un depósito de fondo no plano, hay que tomar
la distancia bd entre el extremo del instrumento y el punto que se considera como nivel
cero.
Cuando la distancia entre el producto y el sensor es bd, el porcentaje visualizado es 0%.
Cuando la distancia entre el producto y el sensor es td, el porcentaje visualizado es 100%.
5.3 Distancia al tope del depósito (td)
Esta distancia es necesaria si se requiere que el instrumento funcione en modo porcentaje
(ver punto 4.2).
100 x
td) (bd
td) (d td) (bd

  
 %
