10

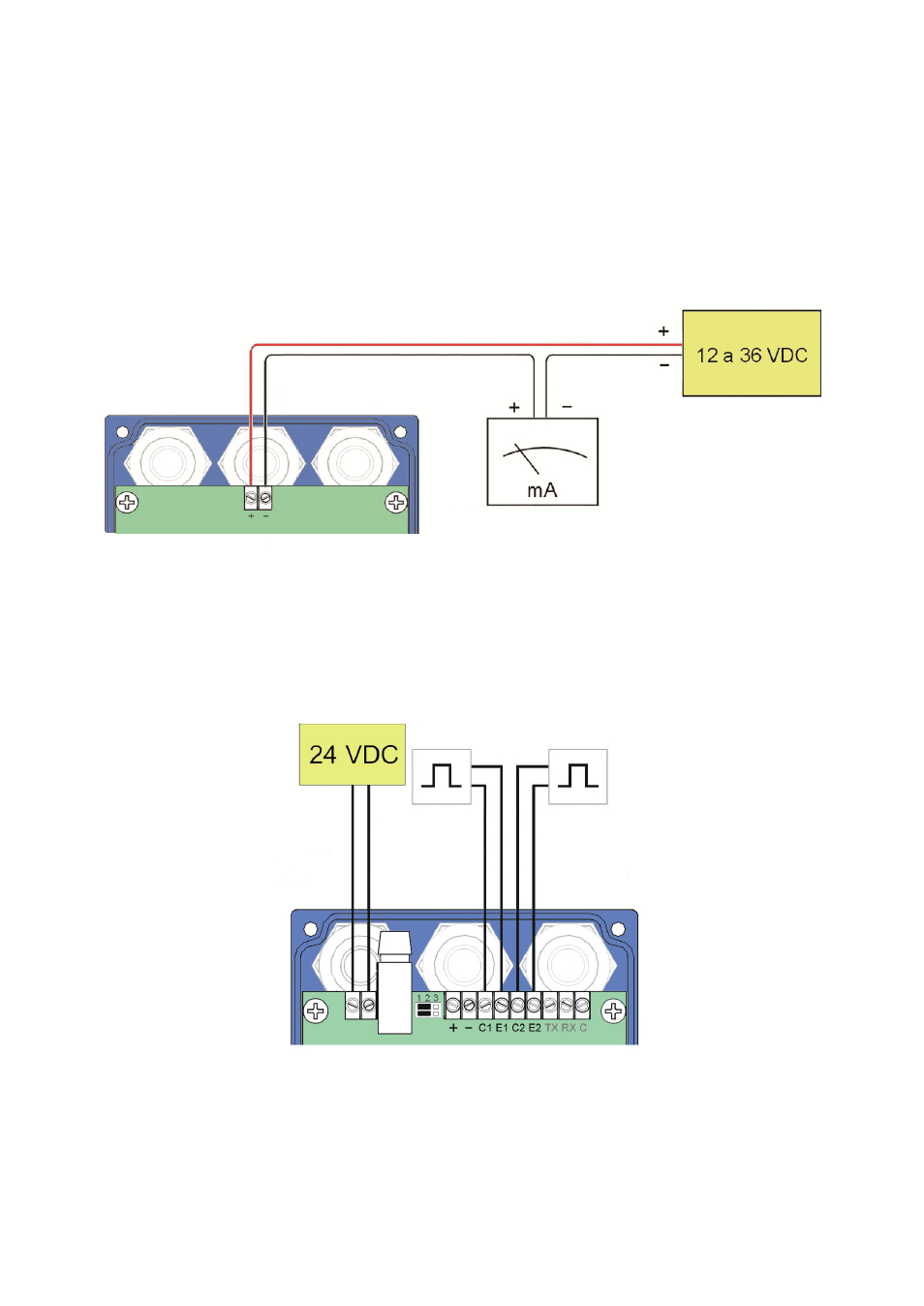

3.2 Conexión de la alimentación y salida analógica (modelos LU92X)
Los modelos LU92X (LU921, LU923, LU921H) son instrumentos de sistema 2 hilos, es
decir, la alimentación del equipo se realiza a través del bucle de corriente.
La conexión se realiza en la regleta de terminales. El terminal positivo de la fuente de
alimentación se conecta en la posición + y el positivo de la carga en la posición - del
instrumento. Los terminales negativos de la fuente de alimentación y de la carga van
unidos. Por ser un sistema 2 hilos, la línea de alimentación y la de salida analógica es la
misma. Se utilizará manguera con un par trenzado o cable apantallado para evitar
interferencias en el lazo.
3.3 Conexión de las salidas de alarma (sólo modelos LU9X)
Terminal
E Emisor
C Colector
Las salidas de alarma están optoaisladas. Los terminales son el colector y el emisor de
un transistor NPN bipolar. En el caso de emplear cargas inductivas, con el fin de proteger
el transistor de salida, es necesario el empleo de diodos libres (ver la figura siguiente).
