9
5
AJUSTE DEL PUNTO DE ACCIONAMIENTO
Ver el punto 3.4 en la página 7.
6 MANTENIMIENTO
6.1
Comprobación eléctrica del automatismo
a) Comprobar que la tensión que llega a los bornes + y - es del orden de 7,5 V cuando
la lámina está dentro de la ranura.
b) Conectar un multímetro con su escala de mA en corriente continua, en serie con el
borne +. Verificar que la corriente es menor que 1 mA cuando la lámina está dentro
de la ranura y mayor que 3 mA cuando la lámina está fuera de la ranura.

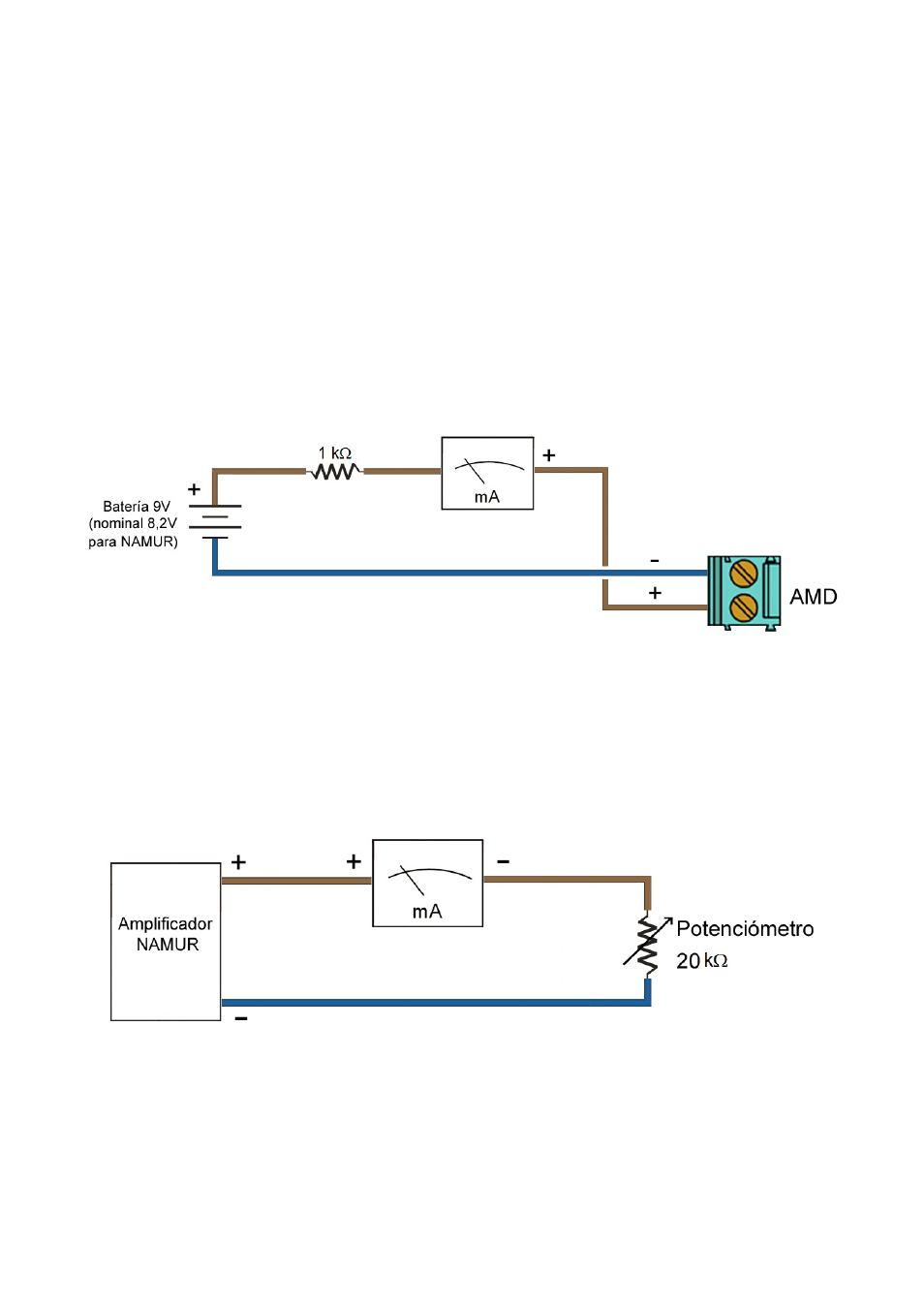

Se puede verificar la corriente aplicando el siguiente esquema:
6.2
Comprobación del amplificador (relé) opcional
Si no se dispone del sensor, se puede verificar el funcionamiento del amplificador
aplicando el siguiente esquema:
Con el potenciómetro se modifica la corriente del amplificador NAMUR. El punto de
conmutación debe quedar entre 1,2 mA y 2,1 mA. Es decir, con la corriente por debajo de
1,2 mA el relé de salida debe tener un estado y por encima de 2,1 mA el relé debe tener
el otro estado.
