Kit AMD1 o AMD2
Cantidad Material Posición
1 Circuito impreso AMD 1
2 Tornillos DIN7982 B-2,2 x 9 Nº2 A2 2
1 Lamina detectora AMD 3
1 Tornillo DIN7981 B-2,2 x 9,5 Nº2 A2 4
2 Juntas tóricas Ø 16 x 18,5 x 1,25 mm NBR-70 5
2 Prensaestopas IP68 6
2 Obturadores para prensaestopas 7
3.2 Preparación

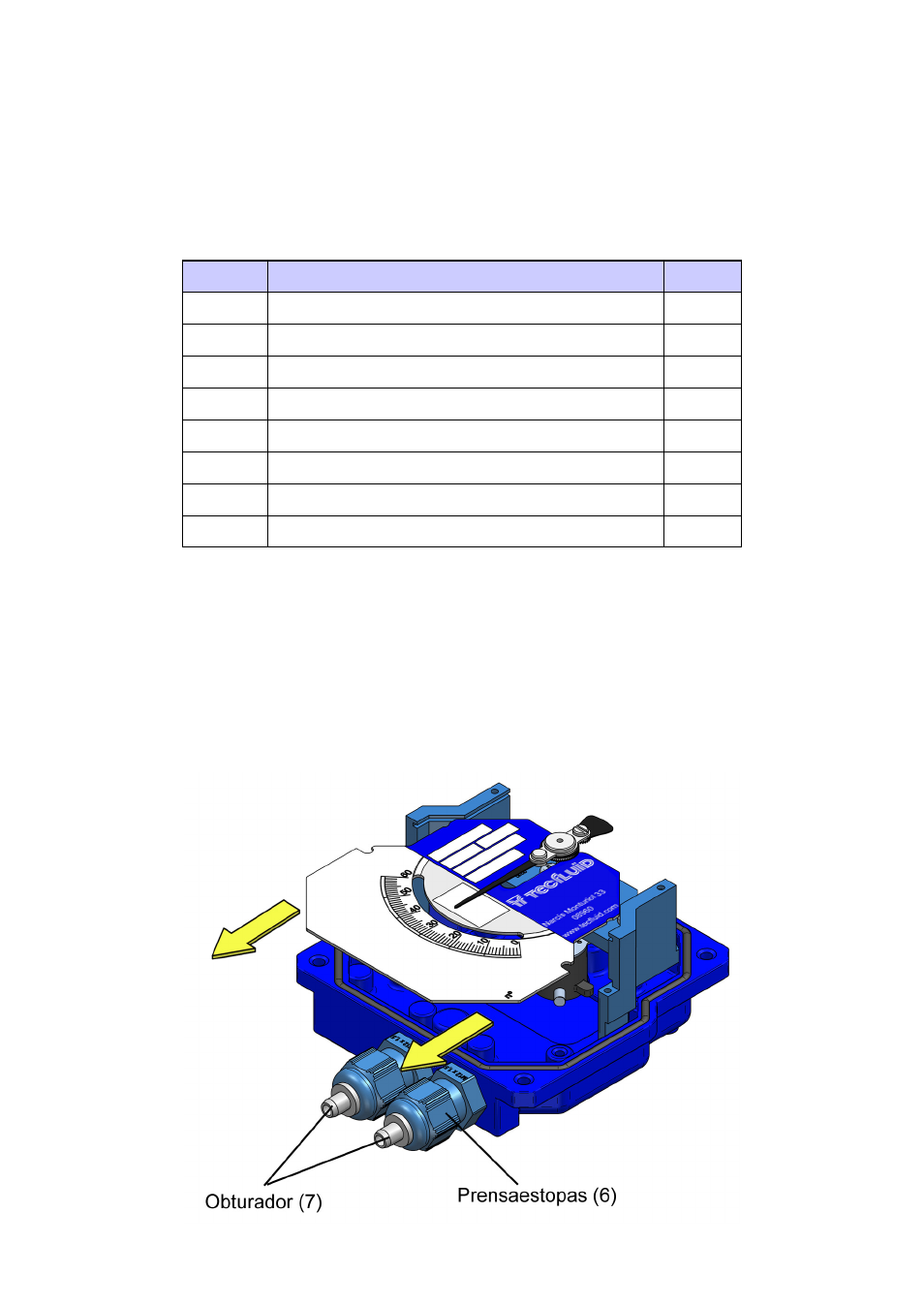

Para acceder al automatismo, debe retirarse la tapa frontal quitando los 4 tornillos de
sujeción, empleando un destornillador. Deslizar la carátula de la escala en la dirección
indicada en la figura, hasta que quede liberada de la ranura.
3 MONTAJE DEL AUTOMATISMO EN UN EQUIPO EXISTENTE
Cuando se desea incorporar un automatismo a un equipo, se deben seguir los siguientes
pasos.
3.1 Contenido del kit
El kit contiene los siguientes elementos:
