1 INTRODUCCIÓN
El automatismo AMD puede utilizarse para generar un aviso o una maniobra cuando el
caudal que está midiendo el instrumento alcanza un determinado valor en la escala de
medición.
Consta de un sensor inductivo NAMUR tipo ranura que se acciona mediante una lámina.
Debido a que el accionamiento se realiza sin contacto físico, el automatismo no tiene
ninguna influencia en el movimiento de la aguja indicadora.
En un mismo instrumento, puede haber uno o dos sensores, según los puntos que se
desee detectar. Como elemento opcional, se puede suministrar un amplificador NAMUR
con un relé de maniobra como elemento de salida.
2 FUNCIONAMIENTO
El giro de la aguja indicadora, mueve una lámina montada en su eje. Cuando la lámina se
introduce en la ranura del sensor, éste cambia de estado.
El sensor está montado en un soporte que incorpora una aguja que indica el punto de
accionamiento. La aguja, que pasa por debajo de la carátula de la escala, puede verse a
través de una ranura.

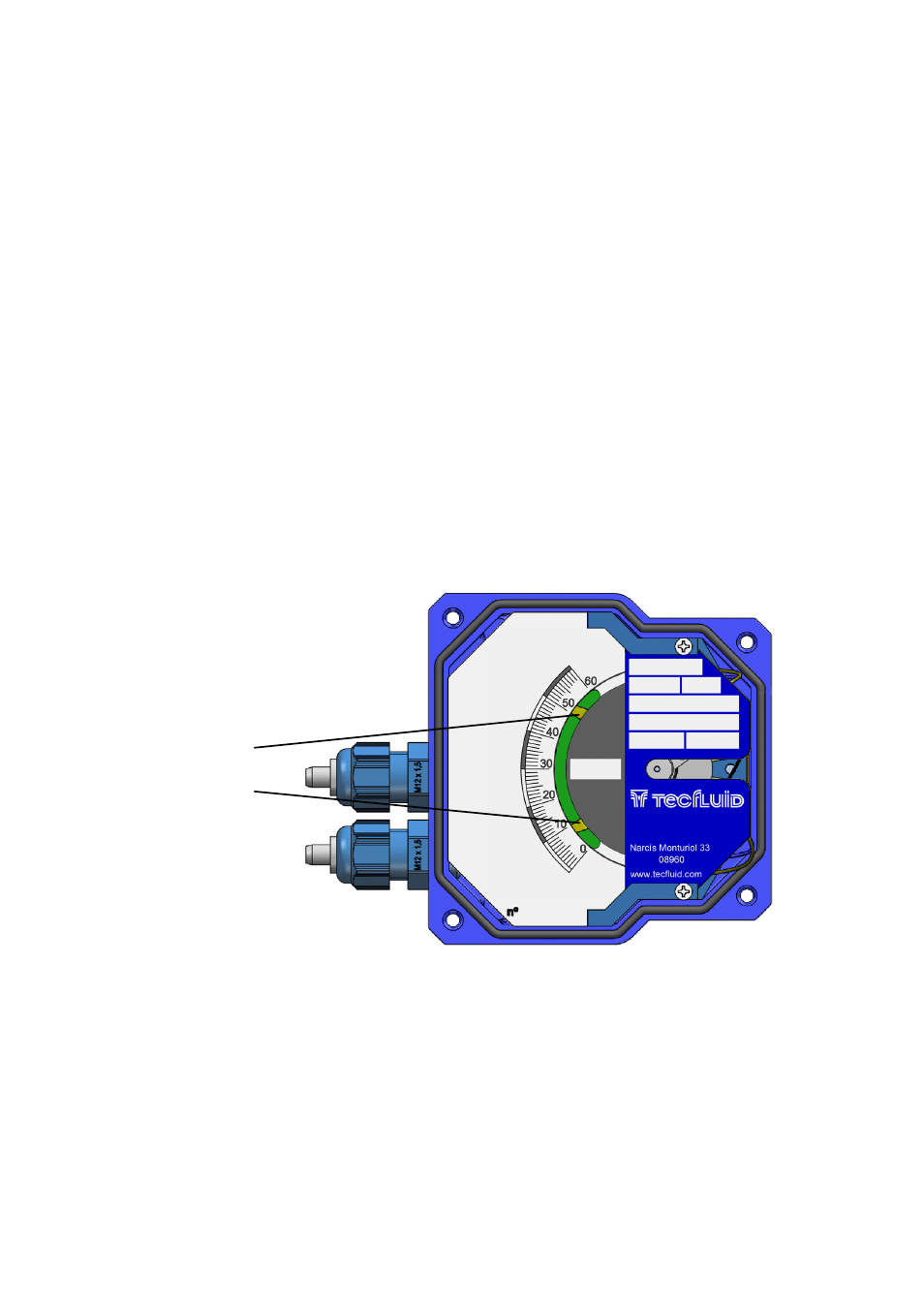

Puntos de
accionamiento
