Asegurarse de que las juntas tóricas (5) están colocadas en la rosca del prensaestopas
(6), y si no es así colocarlas. Sacar los tapones de la caja indicadora con un
destornillador plano y sustituirlos por los dos prensaestopas.
Los prensaestopas que no van a ser utilizados deben dejarse con el obturador (7)
colocado, para conservar la estanqueidad del equipo.
3.3
Colocación del kit AMD1 o AMD2

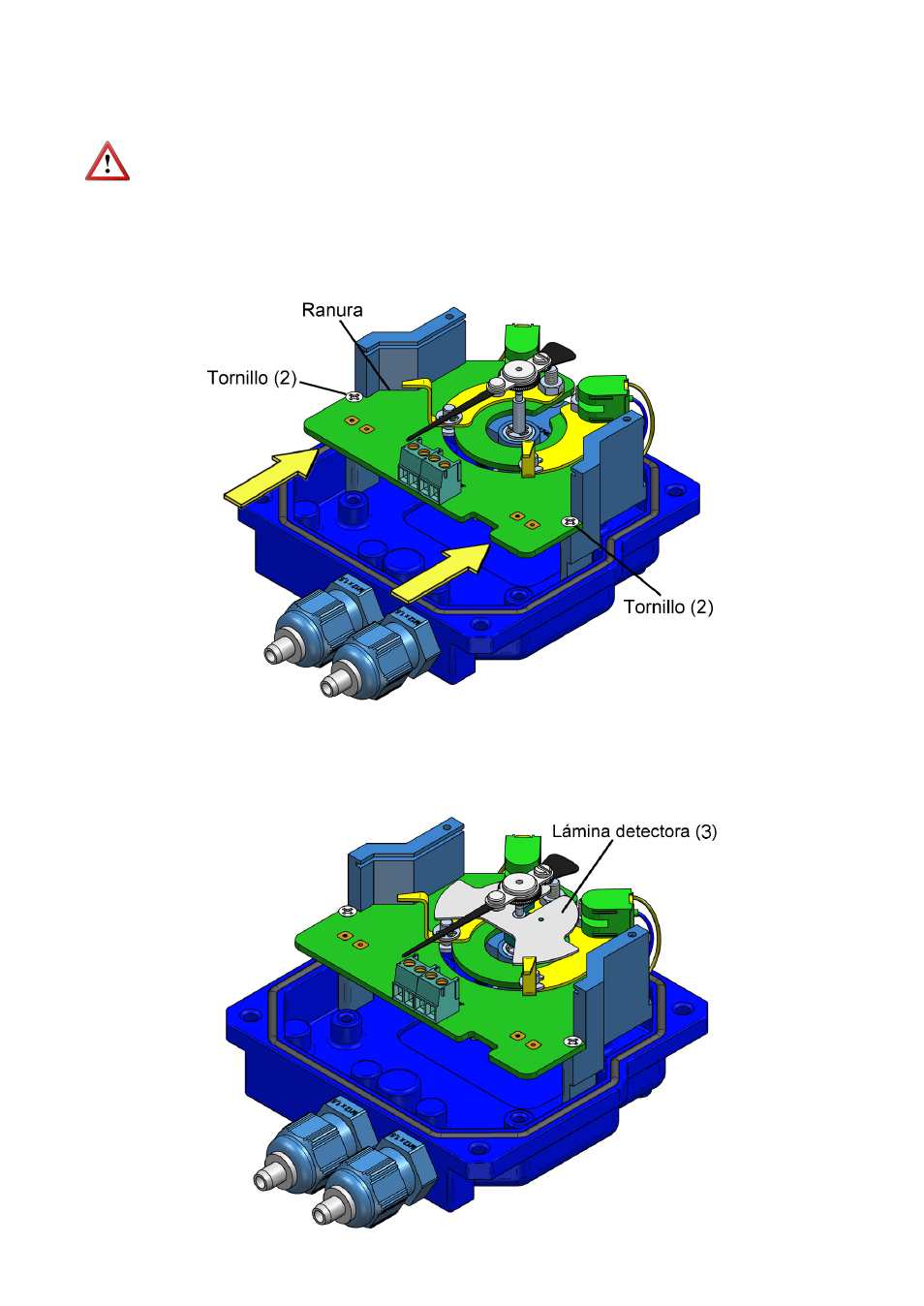

Introducir el circuito (1) por la ranura hasta que haga tope, y seguidamente atornillarlo tal
como indica la figura.
Colocar la lámina detectora (3) en la posición que indica la figura. La altura en el eje debe ser tal
que cuando la lámina entre en las ranuras de los sensores quede centrada en éstas de modo que
no las toque. Apretar el tornillo (4) que sujeta la lámina contra el eje.
