Tecfluid CU Series - Manual (Página 7)

7

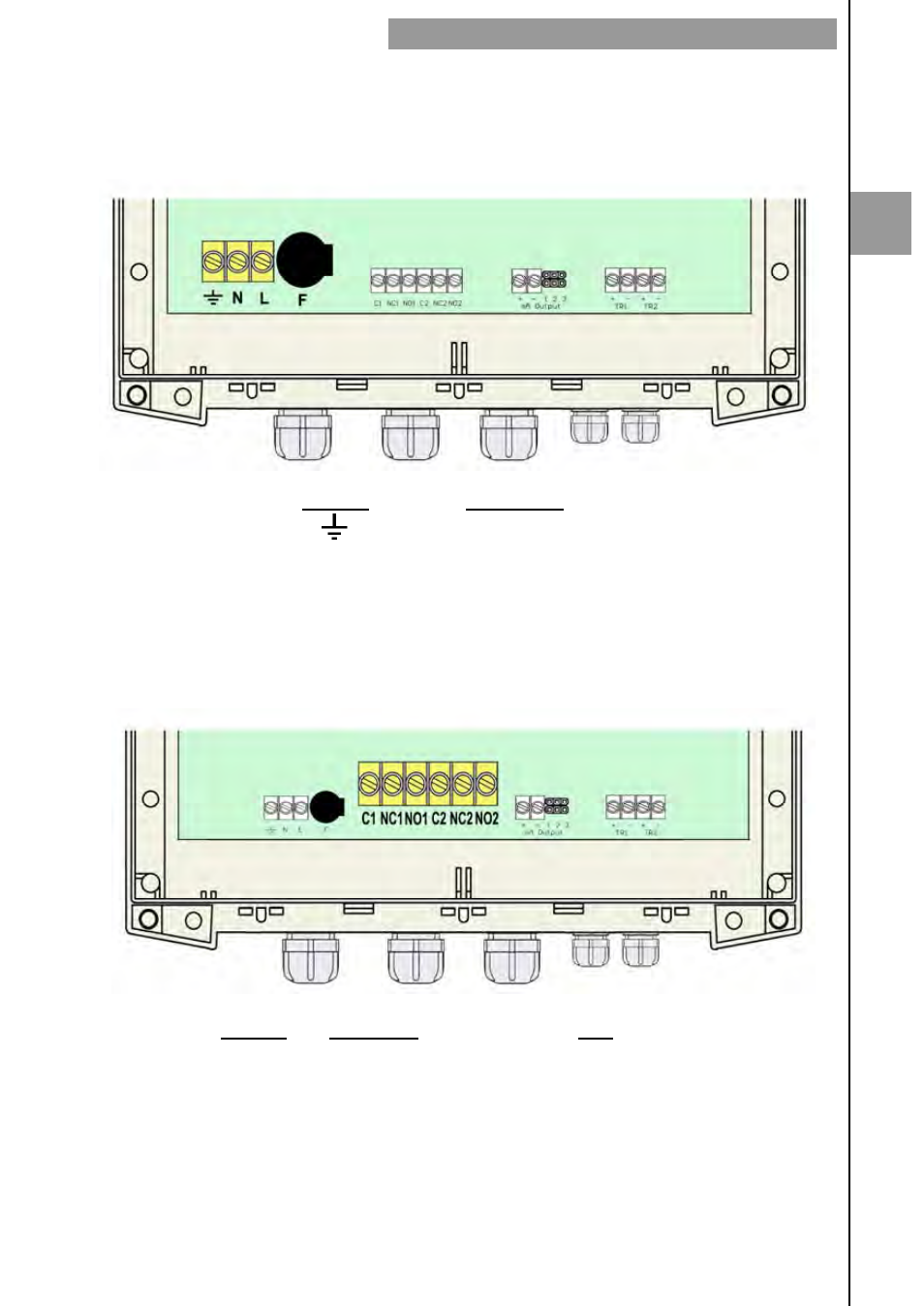

2.1.1 Conexión de la alimentación
Antes de iniciar la conexión comprobar que la tensión corresponde a las necesidades de
la instalación. La tensión de alimentación queda indicada en la etiqueta del convertidor.
Terminal Descripción Relé
C1 Común Relé 1.
NC1 Normalmente Cerrado Relé 1.
NO1 Normalmente Abierto Relé 1.
C2 Común Relé 2.
NC2 Normalmente Cerrado Relé 2.
NO2 Normalmente Abierto Relé 2.
Terminal Alimentación
Tierra
N Neutro
L Fase
Es muy importante realizar la conexión de la tierra de la red debido a la presencia de un
filtro de red en el interior del convertidor que utiliza dicha conexión.
2.1.2 Conexión de las salidas de relé
2
INSTALACIÓN DEL CONVERTIDOR ELECTRÓNICO
